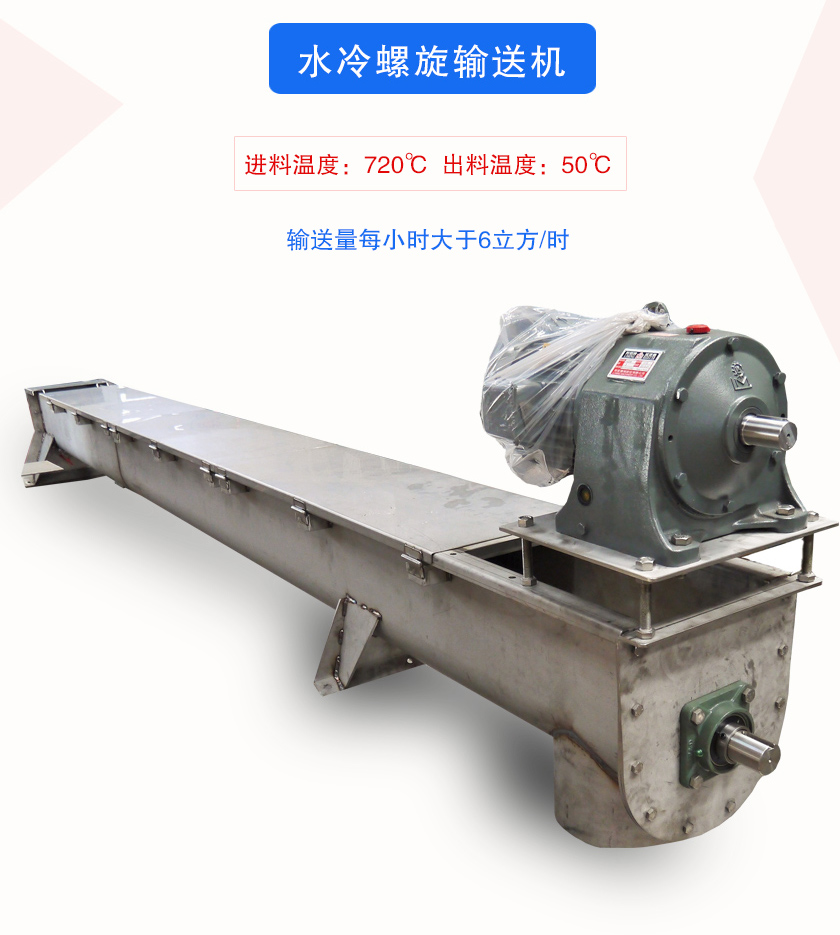

水冷螺旋输送机是一种用于冶金、化工等行业输送高温物料的输送机，又叫耐高温螺旋输送机，是在封闭的管体内输送高温的粉状、小颗粒状等散料，进料温度可达720℃，通过隔套和中心螺旋管内流动的冷却水使得出料温度达到50℃，是集中冷却和输送于一体的输送设备。
水冷螺旋输送机以亚氯酸盐含量较低的工业用水为冷却介质，能满足铸造厂、燃煤电厂或干燥厂再生砂的进料和出料要求，普遍适用于各种条件下的床灰、烟道粉尘、污水泥浆、氰化物或牧场。
水冷螺旋输送的作用是在输送过程中完成高温物料的降温工作，因此以达到物料目标温度为输送目的，输送量并不作为首要目标。相应的水冷螺旋输送机为保证高温物料的温度能够降低，输送速度比常规螺旋输送机慢很多。
常见应用：冷却燃煤电厂锅炉产生的飞灰、加热沥青瓦作业中的石灰、保持食品的特定温度、冷却旋转干燥机的钻屑等。下面是一些常见的高温物料的应用：
1、将灰烬从850°C 冷却至150°C
2、将活性煤颗粒从700°C 冷却至40°C
3、将盐从110°C 冷却到 50°C
4、将污泥颗粒从120°C 冷却至32°C
5、将水泥生料从900°C冷却至150°C
6、将金属氧化物从500°C冷却至50°C
7、将热解残留物从560°C冷却至60°C
8、将塑料从120°C冷却到40°C

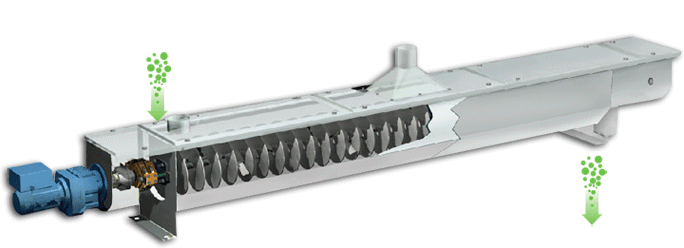

水冷螺旋输送机原理

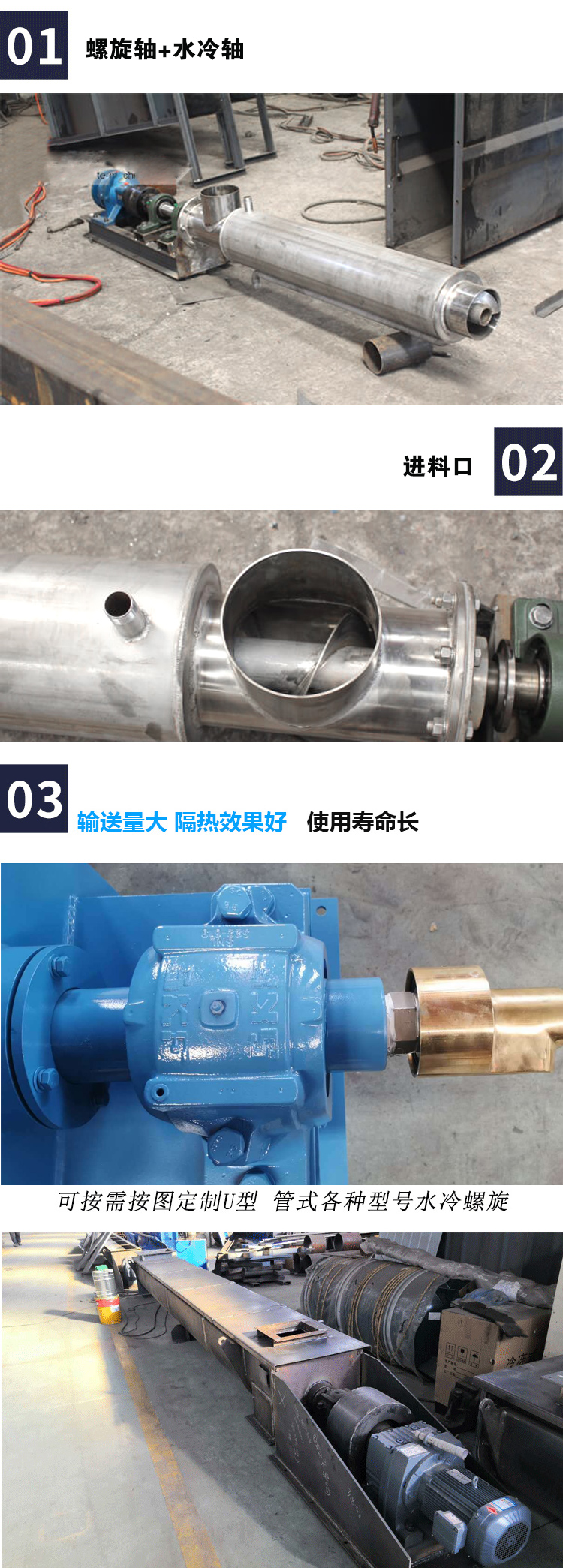

水冷螺旋输送机结构细节
水冷螺旋输送机利用冷却水的流动和热交换原理，通过不断地将物料与冷却水接触，有效地降低物料的温度。这有助于防止物料过热或损坏，并满足特定工艺或产品的温度要求。工作原理如下：
进料：物料通过进料口进入水冷螺旋输送机的输送管道。
输送：物料被螺旋叶片推动，沿着输送管道的轴向向前移动。螺旋叶片的旋转将物料从进料口推向出料口。
冷却水流：在输送管道内部，设置了水冷装置，通常是水冷卷管。冷却水通过卷管流动，与物料直接接触。
热交换：物料与冷却水进行热交换。高温的物料将部分热量传递给冷却水，使物料的温度降低。
冷却效果：通过持续的热交换作用，冷却水吸收物料的热量，从而使物料的温度逐渐降低。冷却水可以循环使用，通过冷却系统进行冷却再循环。
出料：冷却后的物料最终从出料口排出，在此过程中，冷却水与物料分离。
水冷螺旋输送机除了可以和普通螺旋输送机一样达到运输物料的目的，它还可以对高温物料进行冷却降温，机器内外部都装有降温系统，使用循环水外筒体，保持水一直处于低温状态，减少机器的受热程度，可以满足垃圾焚烧渣冷却降温的个性化需求。
1、冷却方式：循环水冷却。
2、冷却系统：内部冷却（旋转轴）、外部冷却（夹套），
3、循环冷却水走向：从半焦螺旋出口端进入，半焦螺旋入口端流出。
4、材质：与物料接触部分为304不锈钢（轴直径159mm,叶片厚度10mm，螺旋套管径377mm,厚度8mm），外夹套材质：Q235，管径460mm、壁厚10mm。
5、螺旋轴和叶片必须经过调直及热处理。
6、螺旋套管长度不能大于：7000mm。
7、雾化喷嘴（材质304）：在输送螺旋出口端，螺旋叶片上部开始安装，依次往输送螺旋入口端每隔200mm安装一个，共安装三个雾化喷嘴，可单独调控水量，也可单独简易拆卸便于清理喷嘴。
8、螺旋轴驱动方式：连接轴驱动，配备变频调速电机（需注明电机功率）。
9、要求：输送量每小时大于6m3，输送物料进入螺旋入口时温度为450℃， 出料时温度需降至100℃以内。

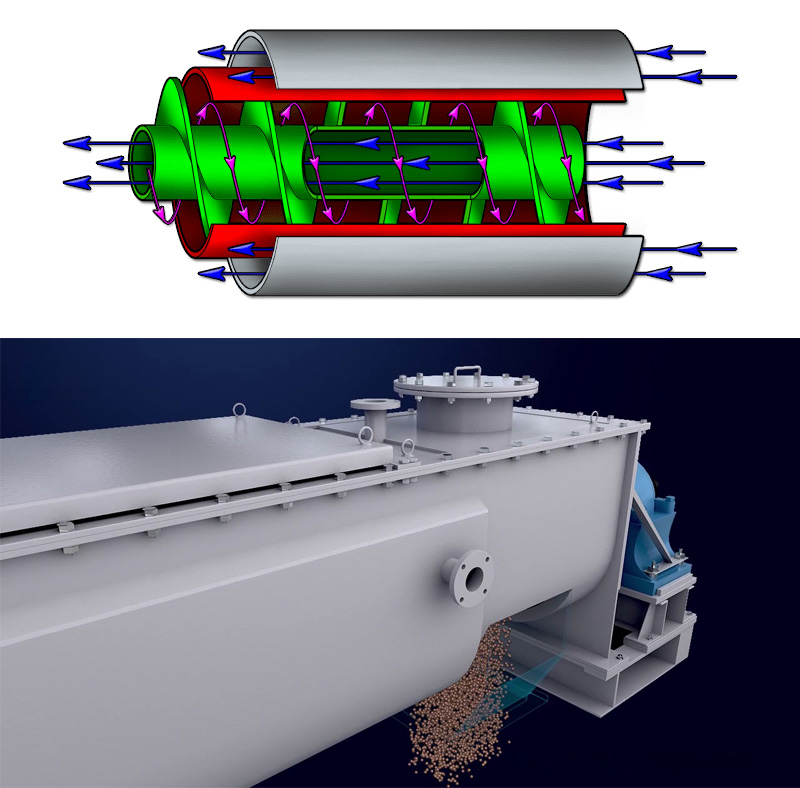

降温方式解析
1、循环水冷却方式：冷却水从螺杆出口进入，从螺杆入口流出。

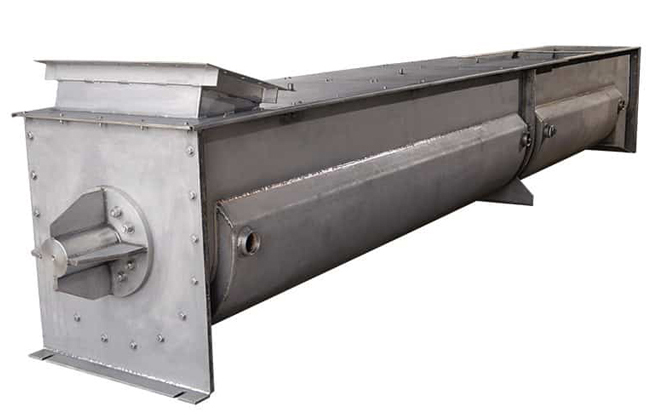

循环水冷：水冷螺旋输送机的输送管槽为夹层设计，装有一定长度的夹套，夹套内装有冷却循环水。物料进入输送管槽后旋转运动，不断与冷水套接触，达到冷却目的。
2、冷却方式：内冷（螺旋）、外冷（夹套）、内外双冷：内冷是指螺旋轴，中空设计，可以充冷水，外冷是指夹套，可以覆盖大面积的材料，限度地降温。
3、输送管槽长度是降温的关键：水冷螺旋输送机输送的物料一般是刚烧完的物料或温度较高的物料，因此在输送过程中需要一定的时间才能降到预期的温度。输送槽长度越长，冷却效果越好。

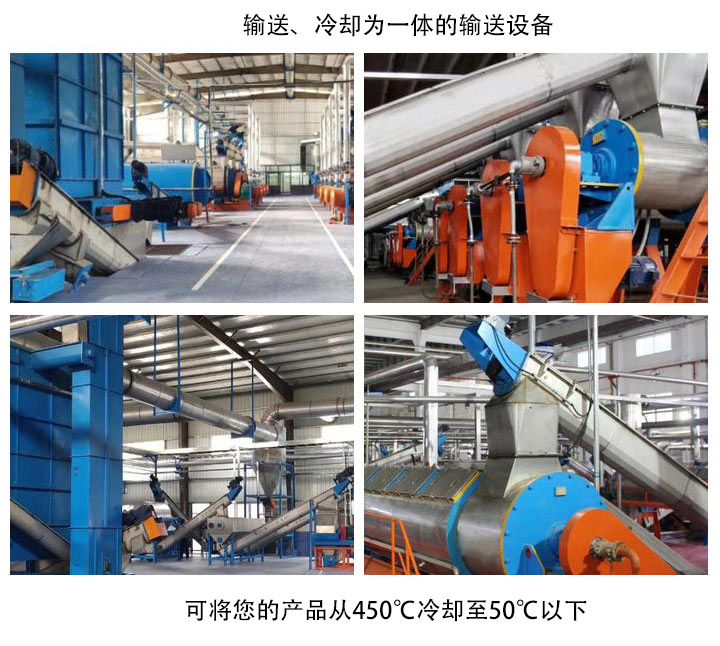

1、物料的冷却是通过水通过螺旋夹套来完成的，它可以将您的产品从450摄氏度冷却到50摄氏度以下。
2、设备安装高度3300mm，长度3000mm，宽度1100mm。水压5kg，水流量5T每小时，进水温度40度。

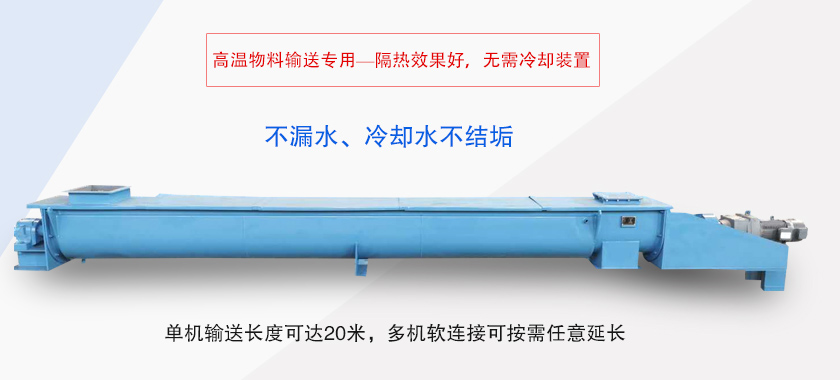

3、输送距离可达20米，多机软连接可根据需要任意延长。
4、在输送过程中，物料的冷却效果优于自然凉晒冷却。另外我公司的特殊设计能够使冷却水不在螺旋内循环中结垢，避免长期使用后冷却水净含量下降问题。
| 螺旋直径（mm） | 300 | 400 | 500 |
| 螺距（mm） | 300 | 400 | 500 |
| 转速(r/min) | 6 | 7 | 8 |
| 输送量(m3／h) | 3 | 5 | 10 |
| 电机功率(Kw) | 3 | 3-4 | 4 |
| 输送距离(m) | <7 | <7 | <7 |
| 物料温度(℃) | <800 | <800 | <800 |
| 物料比重(%) | ≈0.8 | ≈0.8 | ≈0.8 |
| 叶片材料 | SU304 | SU304 | SU304 |
| 水压（MPa） | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
| 进出口 | DN40 | DN40-50 | DN40-50 |

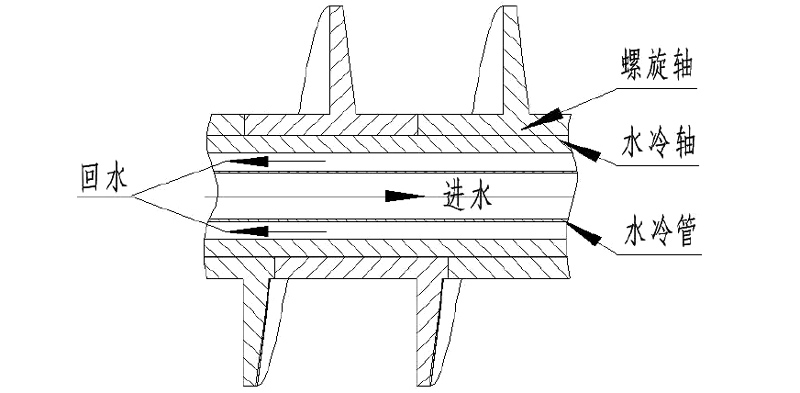

水冷螺旋输送机由螺旋轴、水冷轴、水冷管和旋转接头组成。
1）螺杆轴采用耐高温耐磨材料，采用分体式螺杆叶片，在使用过程中部分磨损可单独更换，螺旋叶片为梯形截面，使叶片在输送物料时受力更为合理。
2）水冷轴为中空结构，采用优质钢材制成，作为螺杆本体的承轴，传递扭矩。
3）水冷管用于水冷轴的循环冷却，改善轴的使用环境，延长轴的使用寿命。
设备使用时，冷却水通过旋转接头进入水冷管的一端，经水冷管流入水冷轴，冷却水经旋转接头通过水冷轴实现循环冷却。
工作制： S1（连续工作制）
压力： 0.6MP（冷却水工作压力）；
冷却温度：进料温度450摄氏度，出料温度50摄氏度以下
冷却水流速： 0.37m/s
冷却水量： 4.285t/h（冷却水温为冷却前20摄氏度，冷却后100摄氏度所需水量）。

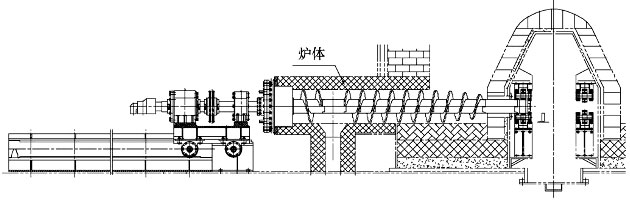

水冷螺旋输送机在处理高温物料或需要冷却的物料时具有广泛的应用。以下是一些水冷螺旋输送机的应用领域：
冶金工业：用于处理高温的冶金熔渣、烧结矿、热处理后的金属材料等。通过快速冷却，它能够降低物料的温度，防止过热和变质，并为后续工艺提供合适的物料状态。
矿业领域：用于处理高温的矿石、烧结矿、炉渣等物料。它可以将矿石从矿山输送到熔炼或冶炼过程中，并在输送过程中对矿石进行冷却，确保矿石的质量和可加工性。
水泥工业：用于处理高温的熟料（煅烧后的原料）。它可以将熟料从窑炉输送到冷却设备，并在输送过程中快速冷却熟料，以确保水泥产品的质量和稳定性。
热能发电：用于处理高温的煤粉、灰渣以及其他燃料物料。它可以将燃料物料从锅炉输送到灰渣处理设备，并在输送过程中对燃料物料进行冷却，防止过热和爆炸的发生。
化工工业：可用于处理高温的化工原料、反应产物等。它可以将物料从反应器输送到后续处理设备，并在输送过程中降低物料的温度，以满足后续工艺的要求。
新乡大汉水冷螺旋输送机是一家专业生产和销售水冷螺旋输送机的厂家。我们致力于提供高质量、高效率的水冷螺旋输送机产品。厂家拥有先进的生产设备和技术团队，能够根据客户的需求进行定制设计和制造。他们采用优质的材料和先进的制造工艺，确保水冷螺旋输送机的稳定性和耐用性。产品具有良好的密封性和散热性能，可有效降低物料的温度，?；の锪系闹柿?。除了产品质量，新乡大汉水冷螺旋输送机厂家还注重客户服务。我们拥有专业的售后团队，能够提供技术咨询、安装调试和维护保养等全方位的服务支持。始终以客户的需求为导向，努力满足客户的要求，赢得了广大客户的信赖和好评。
水冷螺旋输送机输送的是750℃以上的高温，无论是哪种物料都必须要使用特制钢、特制支撑结构和轴承、特殊进料口、变速电子驱动变速器等。所有主要部件和配件都必须能够耐750℃以上的高温。
(1)物料冷却范围：温度与最低温度的温差，以此设计冷却系列，单级冷却长度一般不超过7米。
(2)冷源温度：冷源温度5℃和30℃的初始温度对同一设备设计的影响是不同的，所以在设计方案前需要准备好必要的资料，所以为您设计合理的水冷方案。
(3)材料特性：不同的材料具有不同的散热性能。订购设备前，必须提供准确资料，以便我司进行微积分模拟，保证冷却效果。
(4)设备安装空间位置：有利于低温冷却应用，冷却范围大的场合需要更大的面积。排列方式可横排或竖排，也可斜排。以满足位置要求。
(5)现场电源：在水冷式冷却设计中，超高温冷却系统不局限于水冷式冷却的形式和结构。设计方案还将设计空冷、空冷等复合工艺结构。
