产品介绍

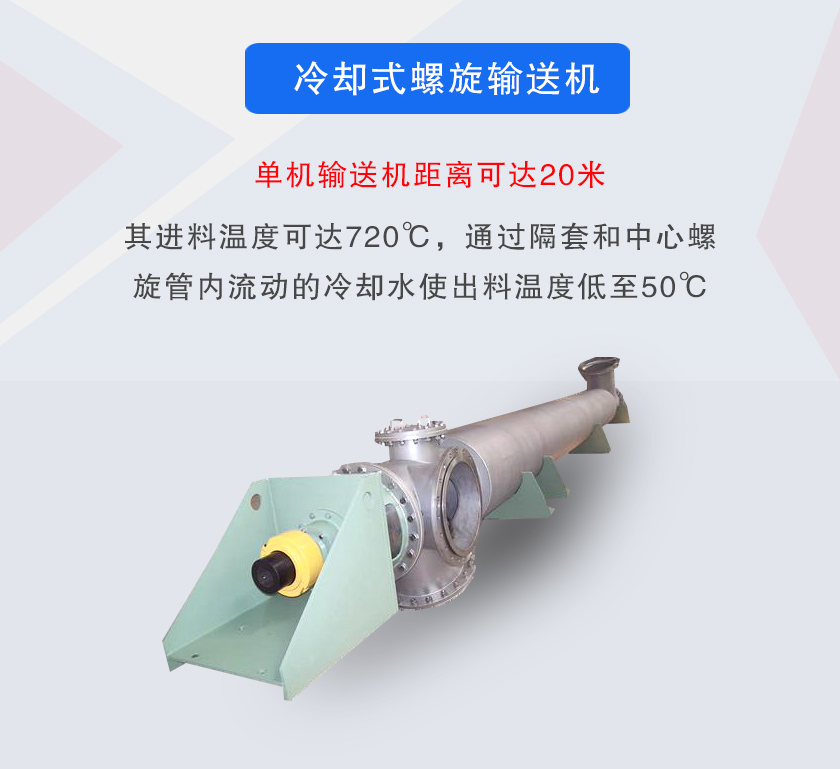

冷却式螺旋输送机也叫水冷螺旋输送机，是专门针对高温粉状、颗粒状等散料进行输送的一种设备，包括筒体、带螺旋板的转轴、轴承和驱动装置，筒体外面有外冷却水套，转轴两端为空管。螺旋板的空腔与转轴两端的空管连通，冷却水由入端空管流经螺旋板空腔后由出端空管流出形成内冷却水道。物料在输送过程中冷却较均匀冷却效果好。其进料温度可达720℃，通过隔套和中心螺旋管内流动的冷却水使出料温度低至50℃ ，是冷却和输送为一体的输送设备。

大汉冷却式螺旋输送机采用冷却水或者氮气等介质转换物料温度，0.6MP是冷却水的基本工作压力，如果水压达不到，是不能保证冷却水的循环系统的。

行业应用

冷却式螺旋输送机是在封闭的管内输送高温粉状、颗粒状及小块状物料的输送，如，水泥、煤粉、化肥、灰渣等，广泛应用于建材、电力、化工、冶金、煤炭、粮食、食品行业。

突出优势

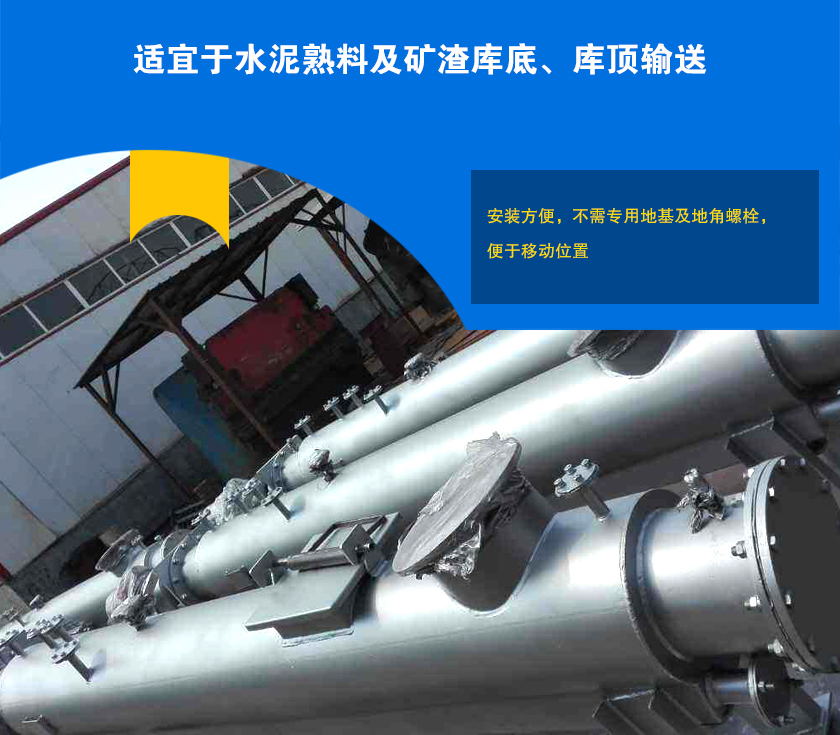

1、适宜于水泥熟料及矿渣库底、库顶输送。

2、可全封闭输送，消除粉尘污染，也可敞输送。

3、单机输送机距离可达20米，多机软连接可随需要任意延长。

4、安装方便，不需专用地基及地角螺栓，便于移动位置。

细节与结构

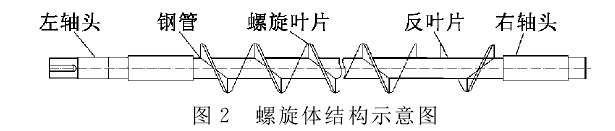

冷却式螺旋输送机主要由驱动装置装配、传动装配、车体支架装配、螺旋输送实体装配、螺旋叶片装配、水冷端套和分体装配组成。双层冷却、带有耐磨夹套等，除头节和选配中间节外，各节螺旋体及机壳具有互换性，驱动装置有Y型电动机、JZA系列减速机或驱动装置架构成，头节前部安装有止推中轴承，可承受输送物料时产生的轴向力。

工作原理

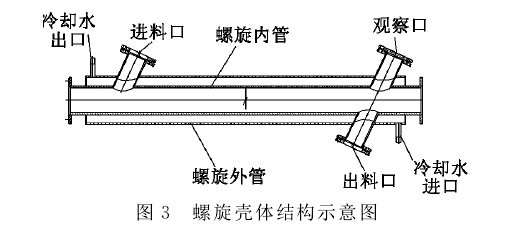

水冷螺旋输送机采用封闭式结构，是在封闭的管体内通过隔套和中心螺旋管内流动的冷却水使出料温度低可达50℃，在物料输送的同时可对其进行降温处理。

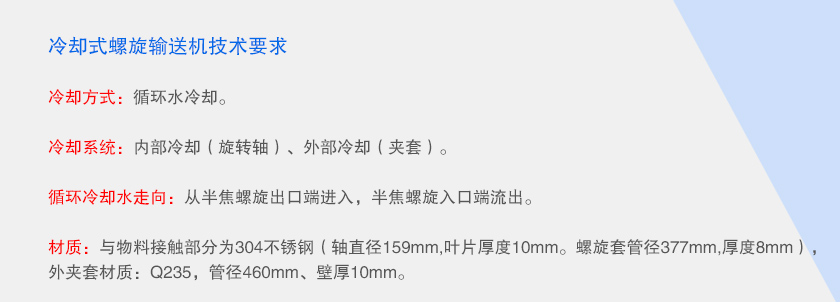

冷却式螺旋输送机技术要求

冷却方式：循环水冷却。

冷却系统：内部冷却（旋转轴）、外部冷却（夹套）。

循环冷却水走向：从半焦螺旋出口端进入，半焦螺旋入口端流出。

材质：与物料接触部分为304不锈钢（轴直径159mm,叶片厚度10mm。螺旋套管径377mm,厚度8mm），外夹套材质：Q235，管径460mm、壁厚10mm。

螺旋轴和叶片必须经过调直及热处理。

螺旋套管长度不能大于：7000mm。

雾化喷嘴（材质304）：在输送螺旋出口端，螺旋叶片上部开始安装，依 次往输送螺旋入口端每隔200mm安装一个，共安装三个雾化喷嘴，可单独调控水量，也可单独简易拆卸便于清理喷嘴。

螺旋轴驱动方式：连接轴驱动，配备变频调速电机（需注明电机功率）。

要求：输送量每小时大于6m³，输送物料进入螺旋入口时温度为450℃， 出料时温度需降至100℃以内。
