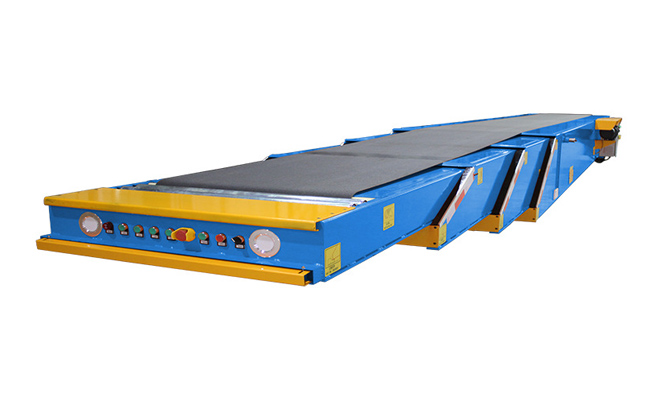

产品介绍

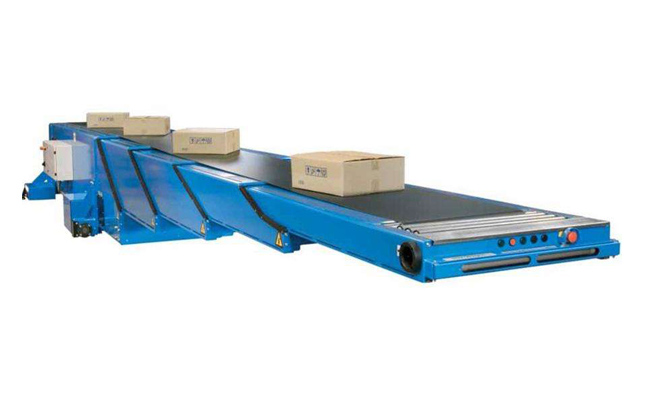

伸缩皮带输送机（又名伸缩装车机），增加了储带装置和收放皮带装置，通过一个操作杆或操作按钮即可实现在长度方向上自由伸缩，随时控制输送机的长度，通过任意的伸缩运动，完成货物的轻松高效装卸。

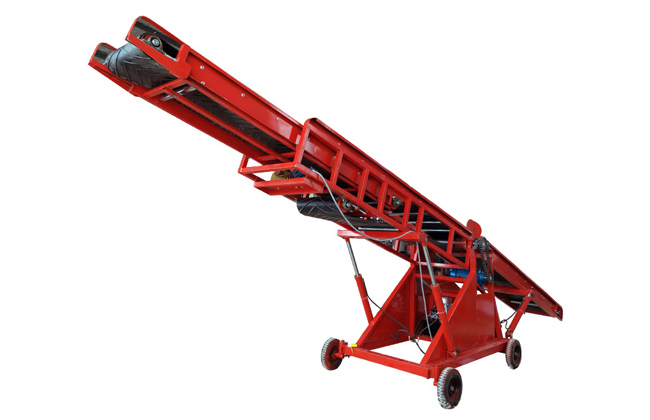

移动式伸缩式皮带输送机输送袋装水泥

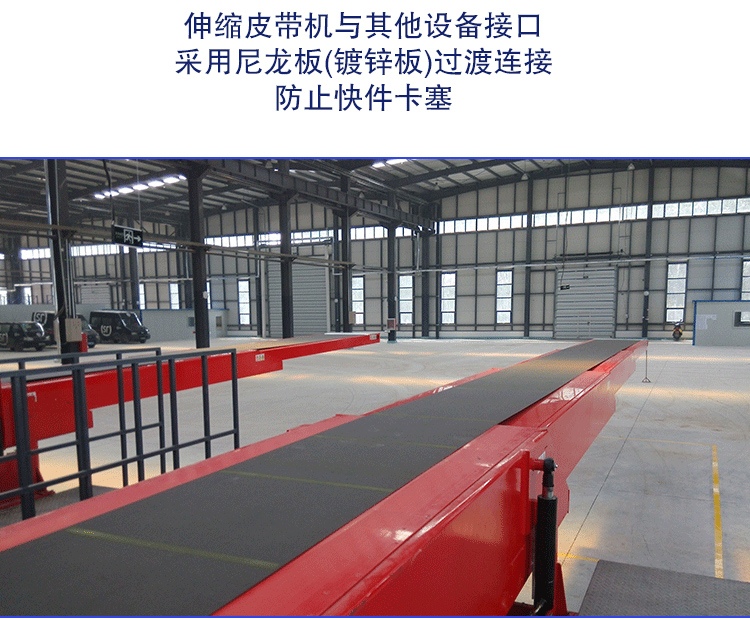

输送快递

伸缩皮带输送机自动向前或向后从堆垛到堆垛，并且可以提升或降低平台，与普通皮带输送机相比，伸缩式皮带输送机上的货物运输使用高度可调的自升式平台，减少了员工的身体负担和受伤风险。

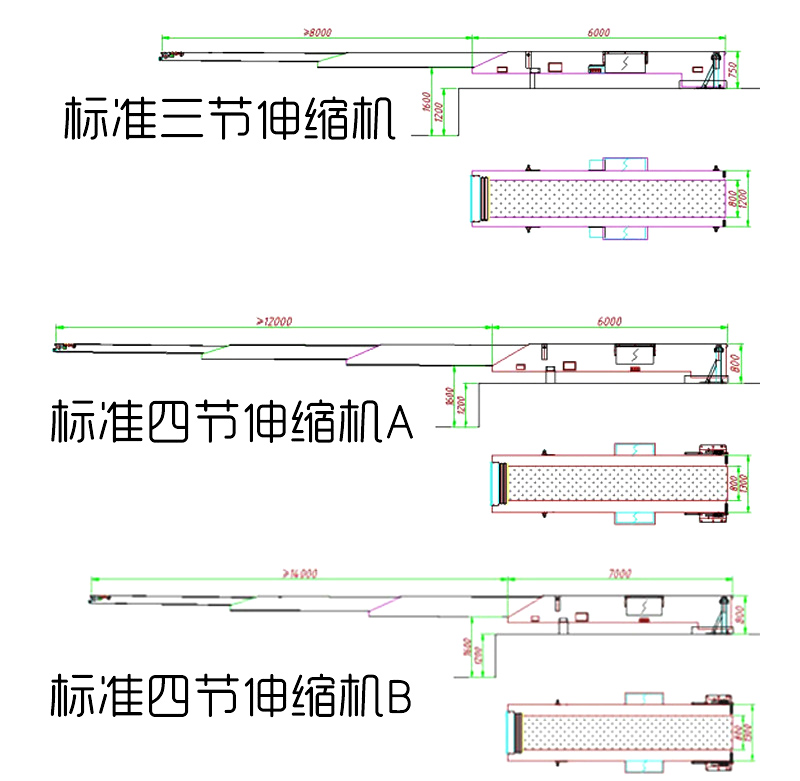

产品规格

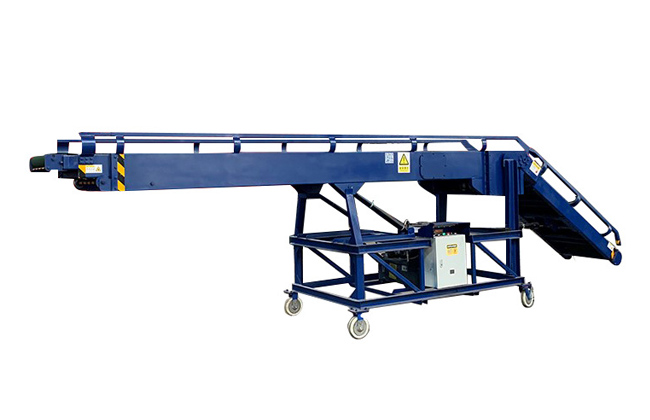

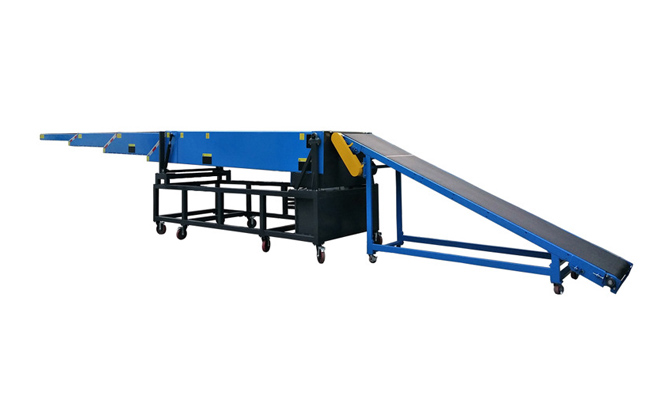

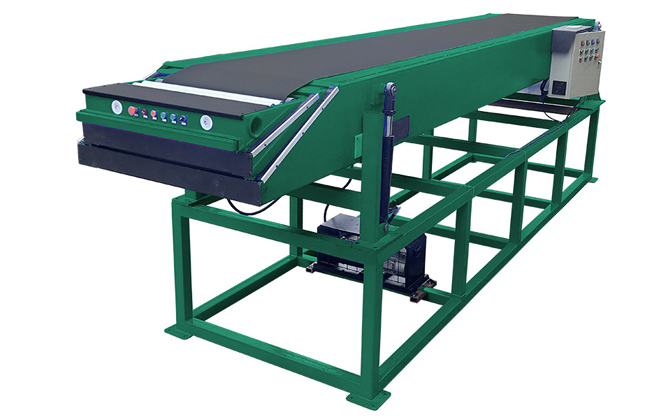

输送机节数：二节式、三节式、四节式。 输送带的宽度：500、600、700、800、1000、1200mm。 伸缩式皮带输送速度可选择：定速或变速。 皮带输送方向可选择：单向或双向输送物料。 皮带输送倾角可选择：水平、固定倾角或自动升降。 输送机固定段底座可选择：固定式或移动式。 输送速度：<30米/分钟。 输送机承载量：<70公斤/米。

技术参数

型号	输送量 (t/h)	带宽	带速	输送长度	滚筒直径	托辊直径	贮带长度	机尾长度	搭接轨距	装机功率
DSJ65/20/2×30	200	650	1.63	600	φ450	φ89	50	12	900	2×30
DSJ65/20/2×37	200	650	1.63	800	φ450	φ89	50	12	900	2×37
DSJ65/10/40	100	650	2	600	φ500	φ89	100	12	900	40
DSJ65/20/2×40	200	650	2	800	φ500	φ89	100	12	900	2×40
DSJ65/20/2×55	200	650	2	1200	φ500	φ89	100	12	900	2×55
DSJ80/30/2×30	300	800	1.63	500	φ450	φ89	50	12	1100	2×30
DSJ80/40/40	400	800	2	250	φ500	φ89	100	12	1100	40
DSJ80/40/2×40	400	800	2	500	φ500	φ89	100	12	1100	2×40
DSJ80/40/2×40P	400	800	2	500	φ500	φ89	100	12	1100	2×40
DSJ80/40/2×55	400	800	2	700	φ500	φ89	100	12	1100	2×55
DSJ80/50/2×75	500	800	2	800	φ500	φ89	50	12	1100	2×75
DSJ80/40/2×90	400	1200	2	1200	φ630	φ89	50	12	1100	2×90
DSJ80/40/2×110	500	800	2	1400	φ630	φ89	100	15	1100	2×110
DSJ100/63/2×75	630	1000	2	650	φ630	φ108	50	12	1362	2×75
DSJ100/63/125	630	1000	2	500	φ630	φ108	100	15	1362	125
DSJ100/80/2×125	800	1000	2	900	φ1000	φ108	100	15	1362	2×125
DSJ100/80/132	800	1000	3	900	φ100	φ108	100	15	1362	2×132
DSJ100/80/2×160	800	1000	3.15	1100	φ1000	φ133	100	15	1362	2×126
DSJ100/80/2×200	800	1000	3.15	1300	φ1000	φ133	130	15	1362	2×200
DSJ100/80/2×250	800	1000	3.15	1700	φ1000	φ133	130	15	1362	2×250
DSJ120/100/2×75	1000	1200	2	600	φ630	φ108	50	15	1562	2×75
DSJ120/180/2×200	1800	1200	3.3	650	φ1080	φ133	130	15	1562	2×200
DSJ120/200/3×250	2000	1200	3.3	1100	φ1080	φ133	130	15	1562	3×250
DSJ120/150/2×315	1500	1200	3.3	1200	φ1080	φ133	130	15	1562	2×315

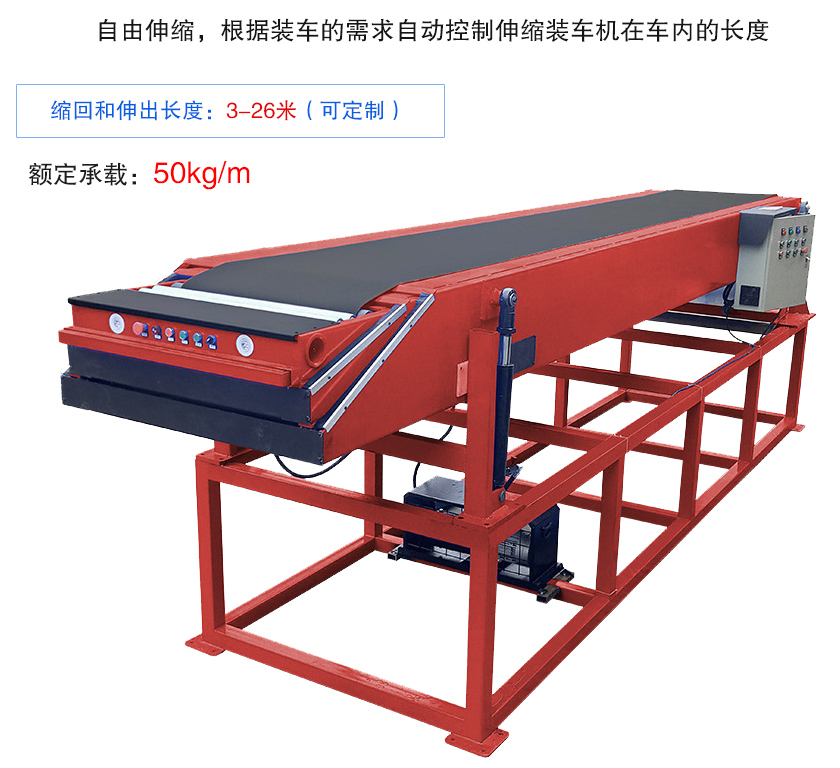

伸缩皮带输送机优点

由于伸缩皮带输送机特有的伸缩、变幅和横向行走等装置而缩小了设备体积，增强了设备灵活性，大大提高了设备不了准确性和效率。

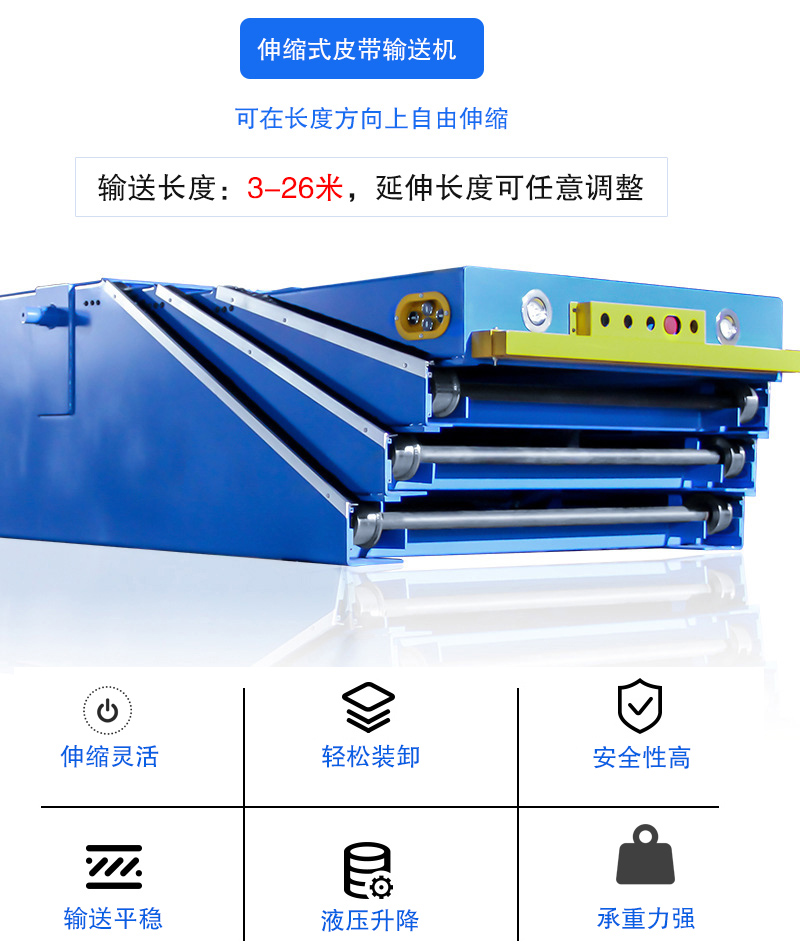

1、输送机缩回和伸出长度范围为3-26米。

2、设备前端采用可伸缩机架，不仅可以根据用户要求调整下料点位置，而且可以实现输送过程中伸缩变化达到布料目的。

3、机架上增设变幅机构，输送中通过变幅可调整物料落料点高度，减少物料扬尘，避免包装破裂，提高装卸效率。

4、机架底部采用可行走机构，增加了设备移动灵活性。

5、设备输送、伸缩、变幅、行走既可以单一操作又可同步进行。

6、机架采用整体钢板直接折弯，两侧腹板件采用螺栓联接，可避免焊接变形，提高安装精度。

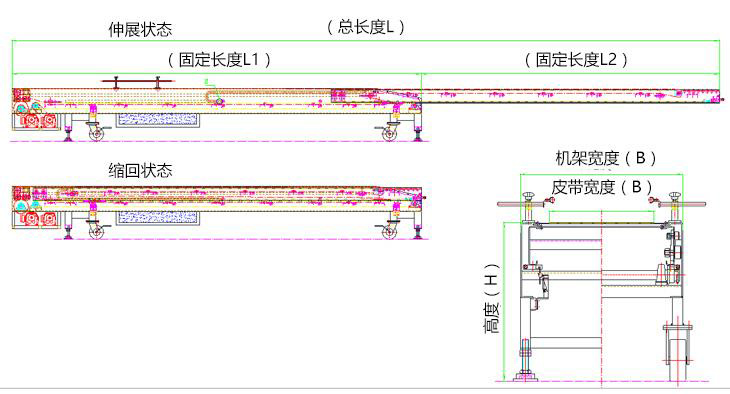

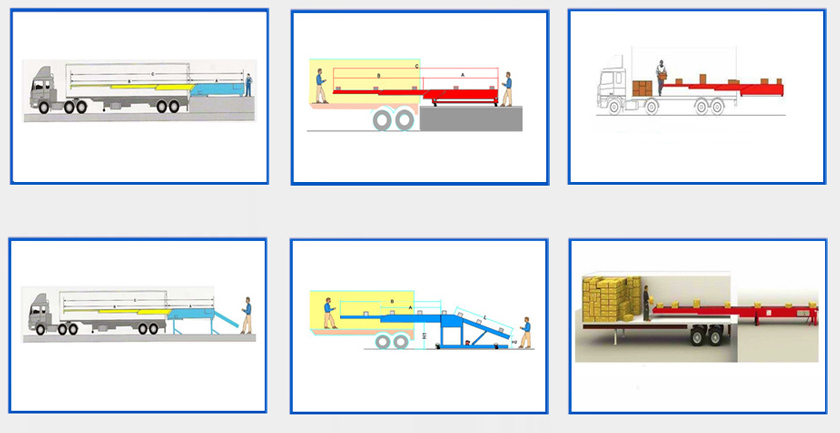

伸缩皮带输送机结构简图

伸缩皮带输送机分为固定部分和非固定部分两大部分。固定部分由机头传动装置、储带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

伸缩皮带输送机主要由机头传动装置、收放胶带装置、中间架以及上料装置、下料装置等部分组成。

机头传动设备：由传动滚筒、减速器、液力联轴器、机架、卸载滚筒、打扫器构成。

中间架：由无螺栓衔接的迅速可拆支架，由H型支架、钢管、平托辊和挂钩式槽形托辊、"V"型托辊等构成。

收放胶带设备：坐落张紧绞车的后部，它由机架、调心托辊、减速器、电动机、旋杆等构成。

上料设备、下料设备：上料设备安装在收放设备后边，由转向转导向接上料段，运送的物料从此段装上运至下料段，下料设备由下料段一组斜托辊将物料卸下。

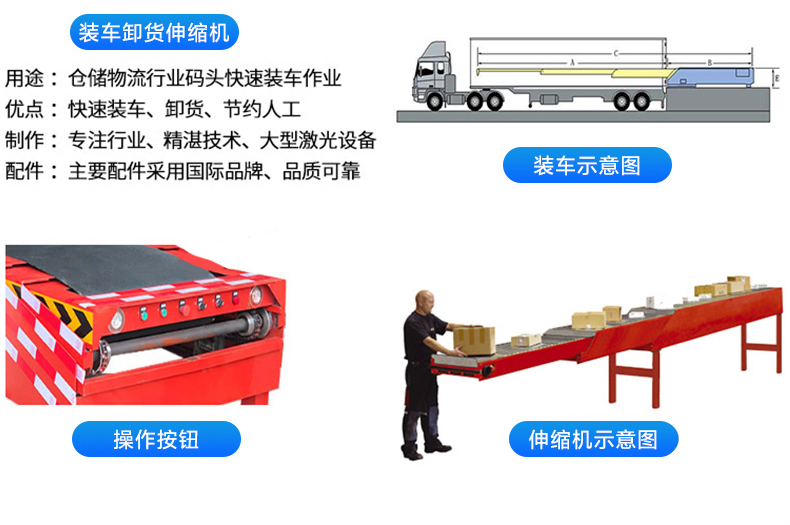

伸缩皮带输送机原理

伸缩皮带机是在普通的带式输送机上增加了伸缩机构，使得皮带机可以在长度方向上自由伸缩。使用者可以按照自己的要求调节按钮，随时控制输送机的长度。在装有自动升降装置的型号上，使用者还可以随时控制输送机端部的高度。 伸缩皮带机主要应用在车辆装卸和有伸缩要求的物料传输系统中。可伸缩带式输送机、通用带式输送机、绳架吊挂带式输送机、大倾角上下运带式输送机，适用于煤矿井下顺槽、巷道掘进上山、下山集中运输巷、主斜井提升、露天煤矿及地面运输系统的运输、是煤矿采掘机械化理想的配套设备，工作环境-10°C~+40°C。

伸缩皮带输送机原理

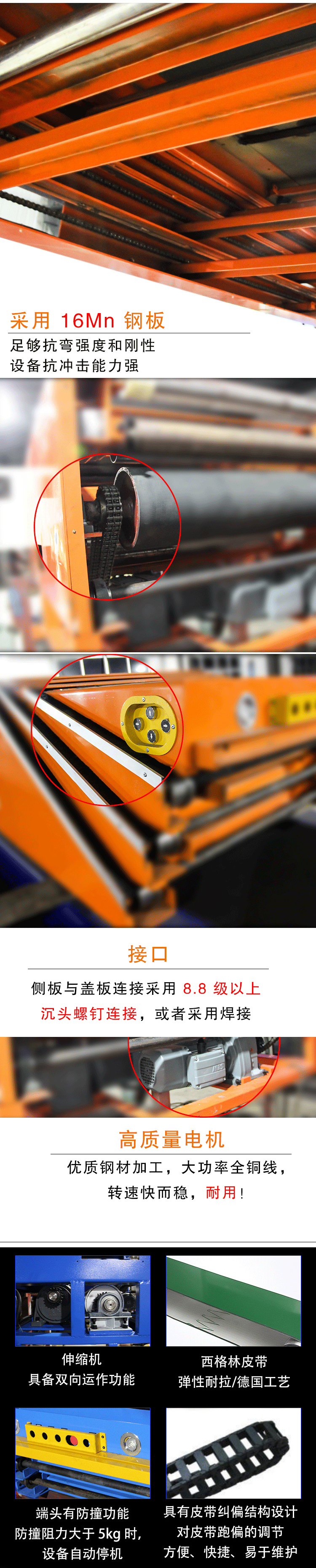

细节展示

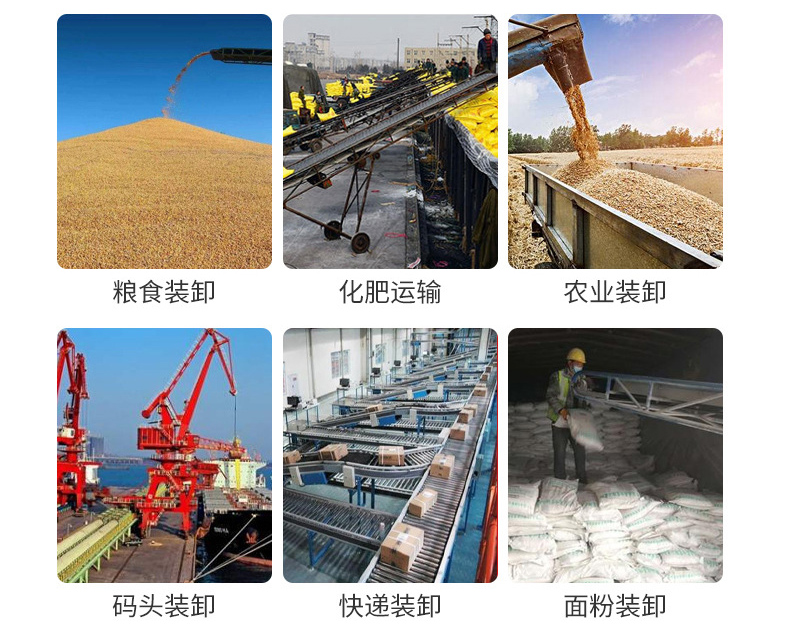

适用范围

伸缩皮带输送机的定位输送机主要适用于10-60公斤左右的袋装类货物上下车作业使用。伸缩皮带输送机的功能特色

1、此输送机只需2人即可随意移动至不同作业地点。

2、直接推往车厢内部，且可深入10米左右的车厢内进行作业。

3、此输送机作业时，只需人工近身拖拽货物便可完成作业，正转上货，反转下货，装卸效率可达每分钟30件货左右。4、根据作业需求可多方位调节输送机作业位置，运用独创的机械臂液压装置，高可升至4米，低可降至2米，解决了重货码垛难等问题。

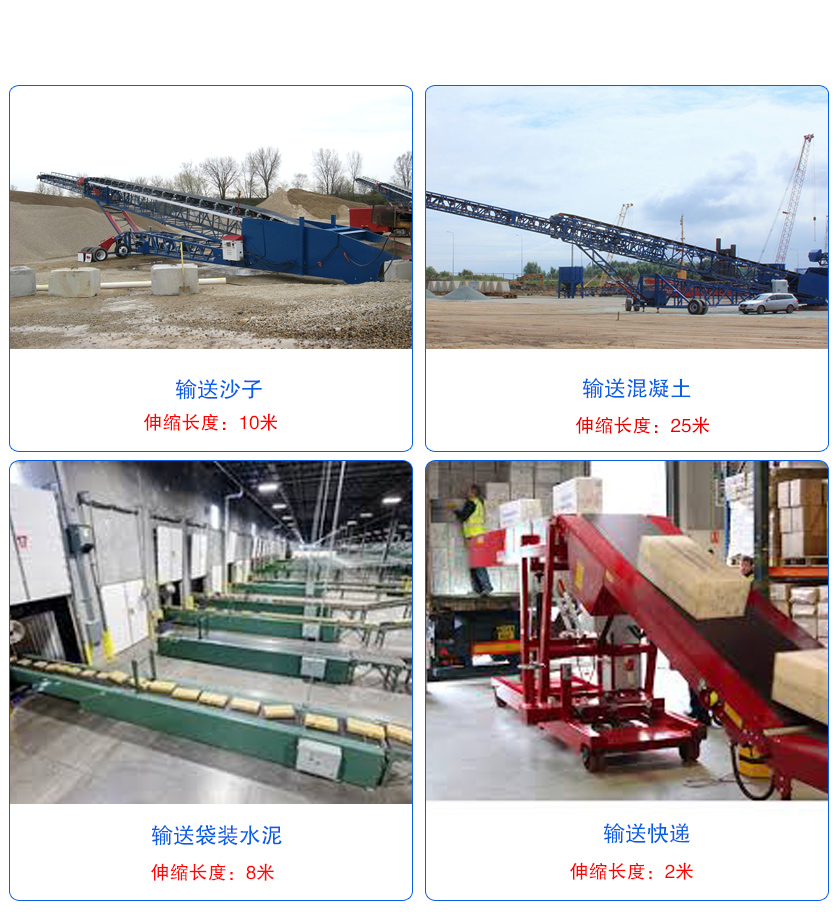

客户现场

伸缩皮带输送机多少钱一台？

伸缩皮带输送机的价格因型号、规格、配置等因素而异，一般价格范围在2700-43000元之间。

影响伸缩皮带输送机价格的因素主要包括以下几个方面：

1、型号:不同型号的伸缩皮带输送机，其结构、功能、性能等方面存在差异，价格也随之不同。例如，简单的手动伸缩皮带输送机价格较低，而电动或液压驱动的伸缩皮带输送机价格则较高。

2、规格:伸缩皮带输送机的规格包括输送长度、输送宽度、输送高度等。规格越大的伸缩皮带输送机，其用料更多、结构更复杂，价格也越高。

3、配置:伸缩皮带输送机可选配置包括变频器、电控系统、防爆装置等。配置越齐全的伸缩皮带输送机，其功能性更强，价格也越高。
