产品介绍

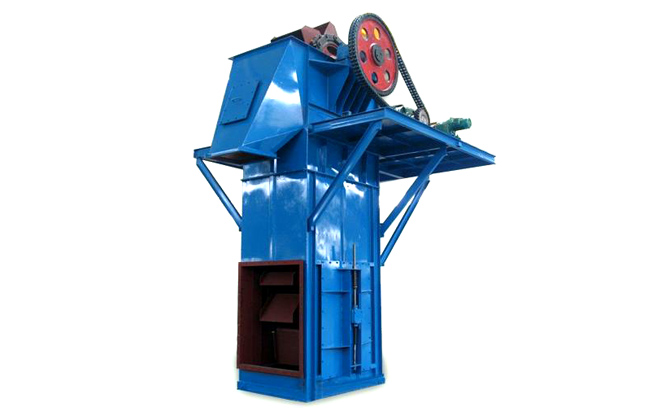

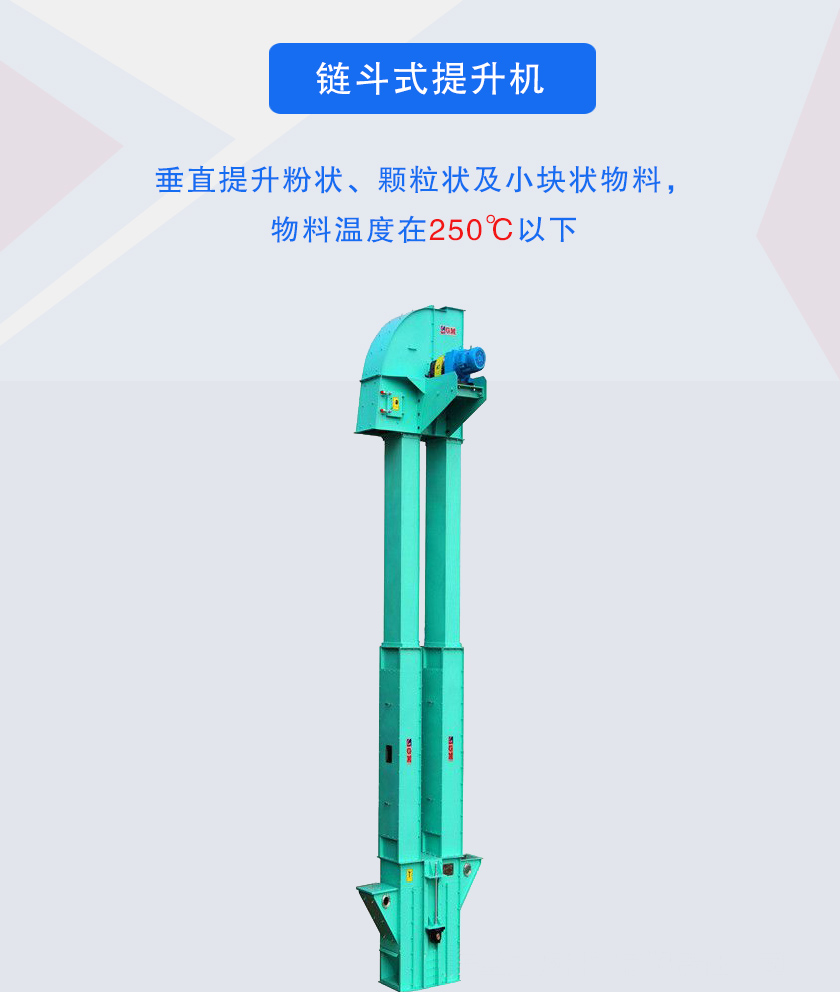

链斗式提升机主要是采用板链或者是环链进行输送提升的设备，用于垂直提升粉状、颗粒状及小块状物料，物料温度在250℃以下。

产品分类

链斗式提升机主要分为板链斗式提升机和环链斗式提升机两种。

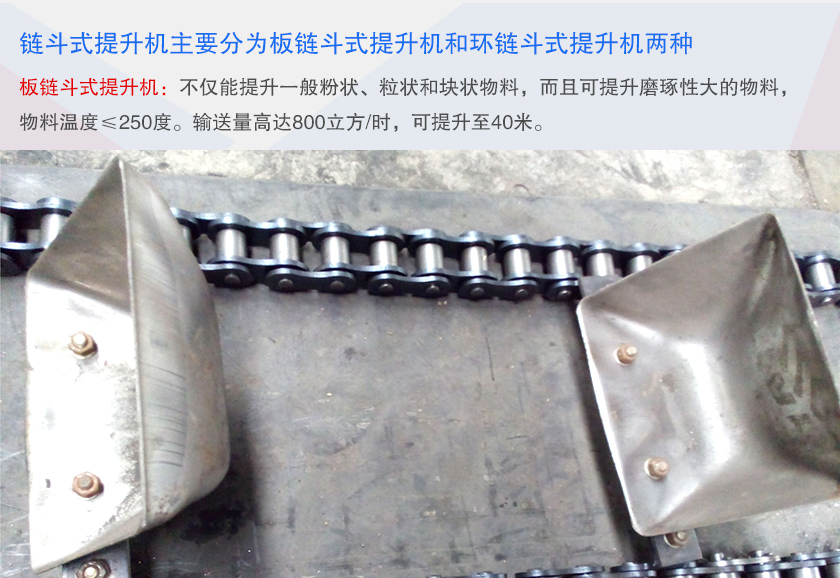

板链斗式提升机采用板式链条作为牵引构件，为自流式装料，重力式卸料，提升范围广，不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料，物料温度≤250度。链条是优质合金钢高强度板式链条，耐磨可靠，驱动部分采用硬齿面减速机，运行平稳，输送量高达800立方/时，可提升至40米。

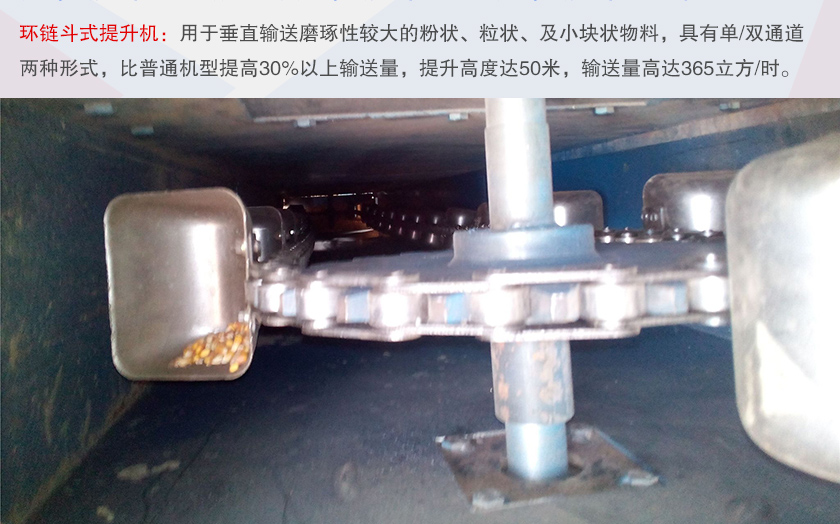

环链斗式提升机采用圆环链条作为其牵引构件，主要用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，具有单/双通道两种形式，比普通机型提高30%以上输送量，提升高度达50米，输送量高达365立方/时。

行业应用

链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料，如粮食、煤、水泥、碎矿石等，广泛应用于食品、医药、化工、冶金、建材以及粮仓、港口码头等行业。

突出优势

1、采用的流入式喂料系统，可以在机械运行过程中，使得物料提升时几乎无回料和挖料现象，减少无效功率；

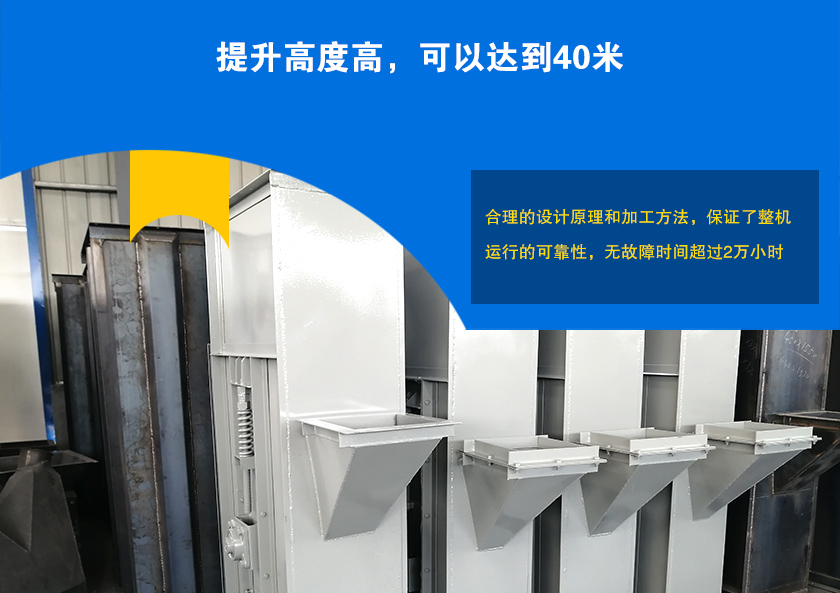

2、提升高度高，可以达到40米；

3、合理的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时；

4、密封性好，环境污染少；

5、垂直方向输送物料，因而占地很小，可以有效节省空间。

细节与结构

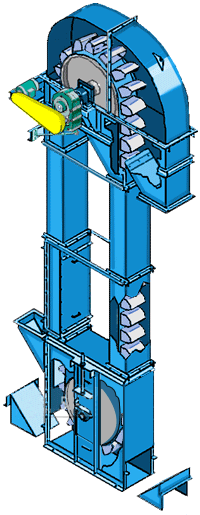

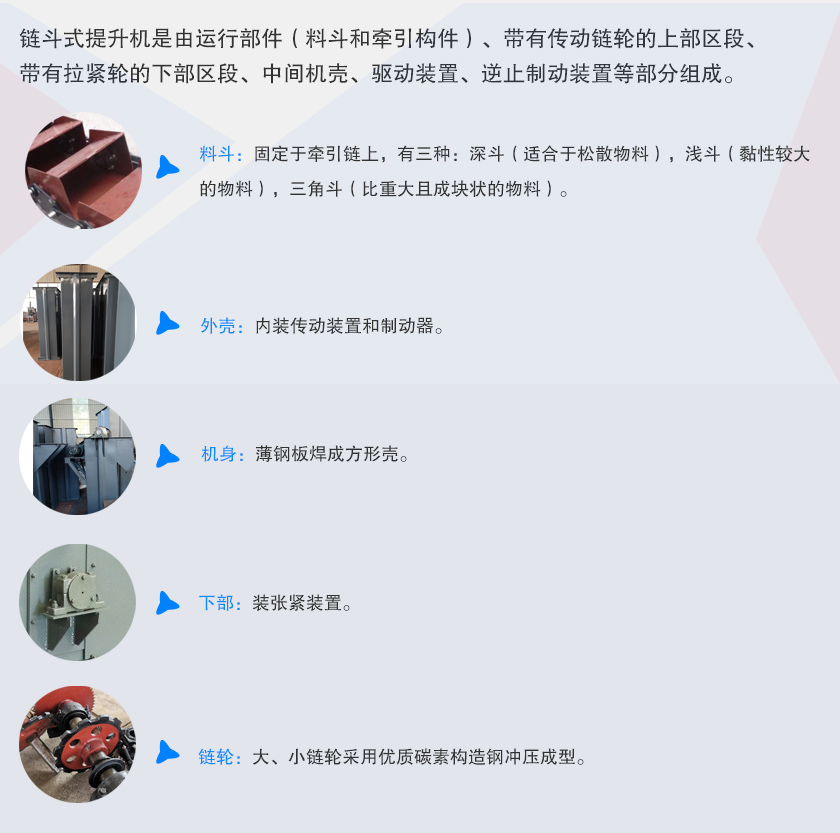

链斗式提升机是由运行部件（料斗和牵引构件）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等部分组成。

料斗：固定于牵引链上，有三种：深斗（适合于松散物料），浅斗（黏性较大的物料），三角斗（比重大且成块状的物料）。

外壳：内装传动装置和制动器。

机身：薄钢板焊成方形壳。

下部：装张紧装置。

链轮：大、小链轮采用优质碳素构造钢冲压成型。

工作原理

链斗式提升机料斗把物料从下面的储藏中舀bai起，随着输送带或链提升到顶部，绕过顶轮后zhi向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

技术参数

板链斗式提升机参数

环链斗式提升机参数

注意：

1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

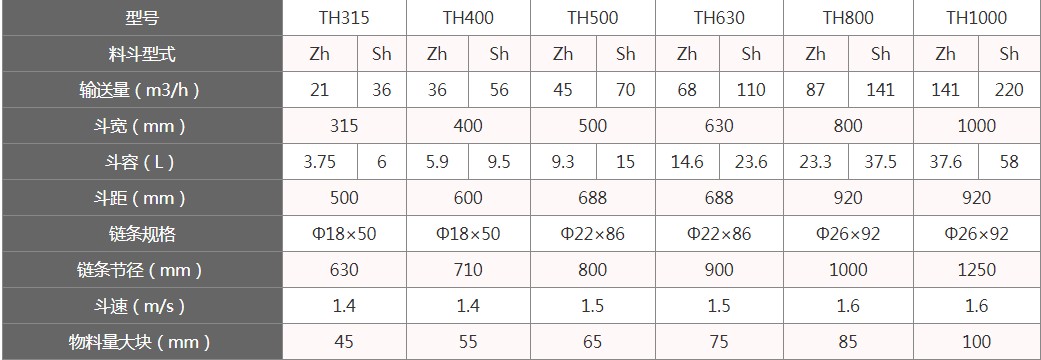

2、TH型斗提机料斗用途：

Zh—中深斗：输送湿粘性物料，如糖、湿细沙等。

Sh—深斗：输送重的粉状至小块状物料，如水泥、砂、煤等。

3、HL型斗提机料斗的用途：

Q—浅圆底料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。

S—深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

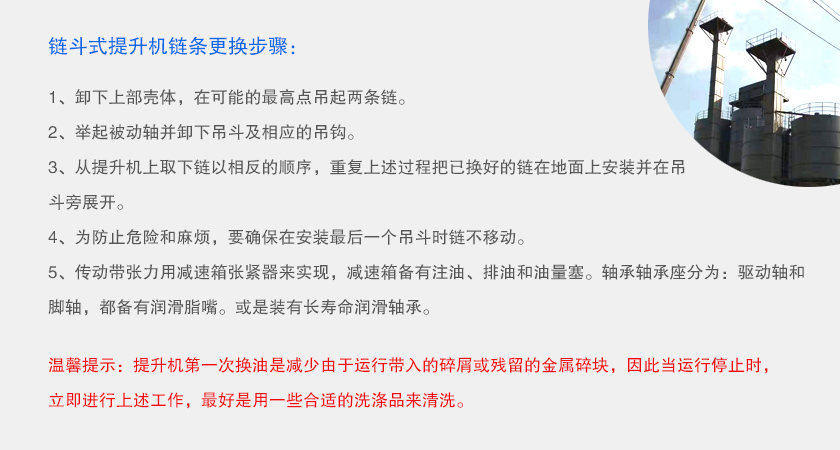

链斗式提升机链条更换步骤：

1、卸下上部壳体，在可能的高点吊起两条链。

2、举起被动轴并卸下吊斗及相应的吊钩。

3、从提升机上取下链以相反的顺序，重复上述过程把已换好的链在地面上安装并在吊斗旁展开。

4、为防止危险和麻烦，要确保在安装一个吊斗时链不移动。

5、传动带张力用减速箱张紧器来实现，减速箱备有注油、排油和油量塞。轴承轴承座分为：驱动轴和脚轴，都备有润滑脂嘴?；蚴亲坝谐な倜蠡岢?。



温馨提示：提升机首次换油是减少由于运行带入的碎屑或残留的金属碎块，因此当运行停止时，立即进行上述工作，是用一些合适的洗涤品来清洗。
