圆盘给料机产品概述

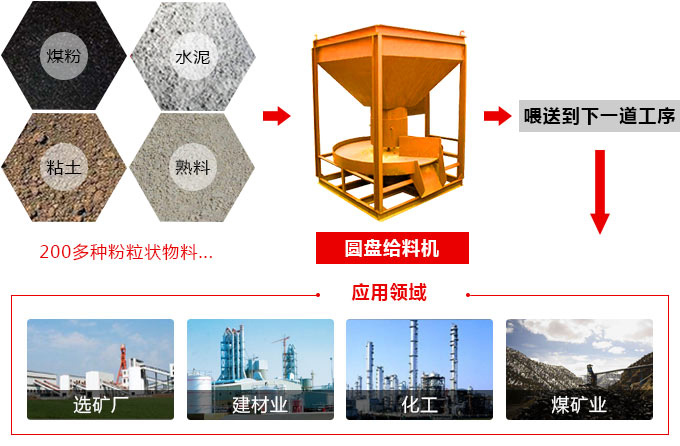

圆盘给料机也叫圆盘给矿机，主要供给选煤、选矿、烧结、电力、建材等行业中，装载运物料机上的一种附属机械作为运输机给料之用。

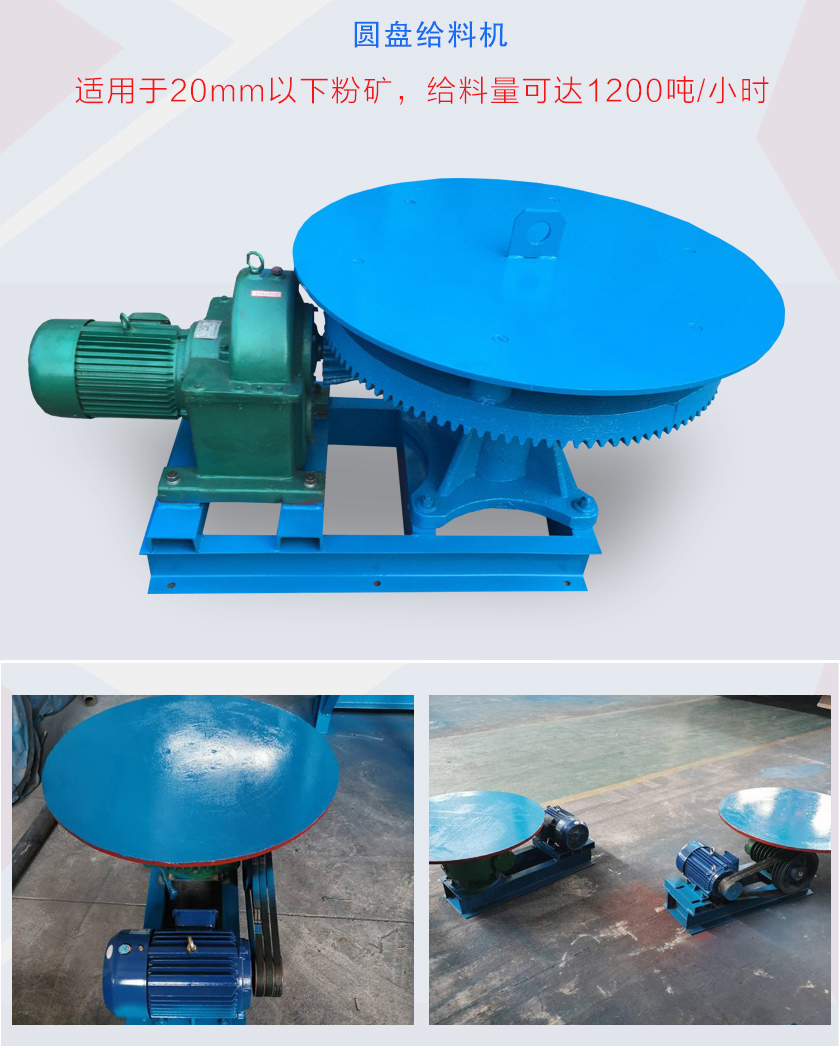

圆盘给料机壳得为吊式和座式，可做成封闭或者敞开式，有轻型和重型之分，是常用的中选矿用给料设备。圆盘给料机是容积式计量的给料设备，适用于各种非粘性物料，不适用于流动性好的粉状物料，物料粒度一般不大于50mm。

圆盘给料机型号分类

圆盘给料机根据不同的工作原理和用途可分为多种型号。常见的分类包括振动式圆盘给料机、旋转式圆盘给料机和气力式圆盘给料机。振动式圆盘给料机通过振动将物料向前输送；旋转式圆盘给料机通过旋转盘面将物料送出；气力式圆盘给料机则利用气流将物料输送至出料口。不同型号的圆盘给料机适用于不同的物料特性和生产需求，可根据具体情况选择合适的型号。

1、按安装类型分：吊式D和座式R。

2、按给料方式分：敞开式K和封闭式B。

3、按驱动电机分：Y系列异步电动机、YCT系列电磁调速电动机和Z2系列直流电动机。

4、按减速器与圆盘主体相对位置不同分：Ⅰ型(右传动)和Ⅱ型(左传动)。

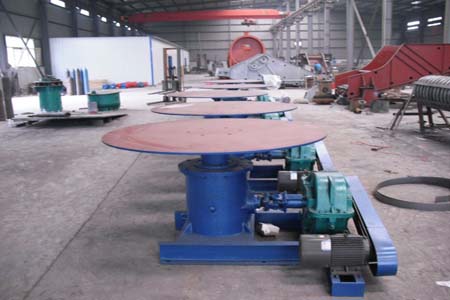

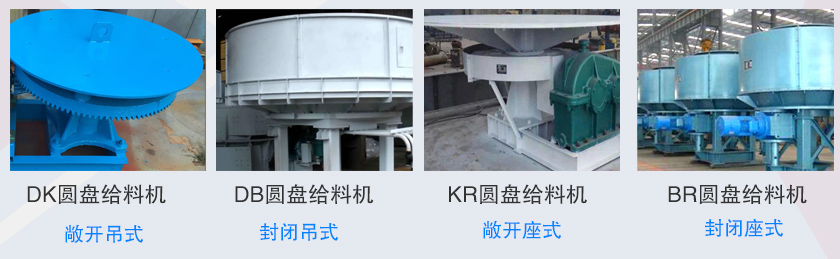

5、圆盘给料机常用型号：敞开吊式DK、封闭吊式DB、敞开座式KR、封闭座式BR。

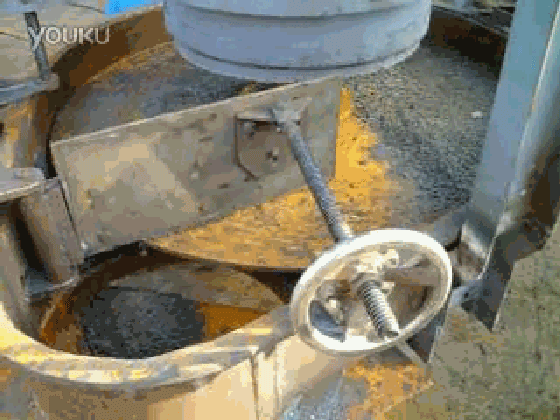

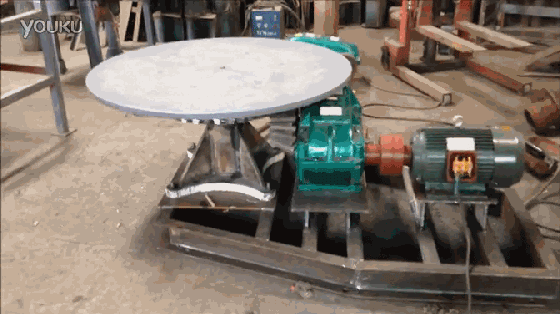

圆盘给料机视频

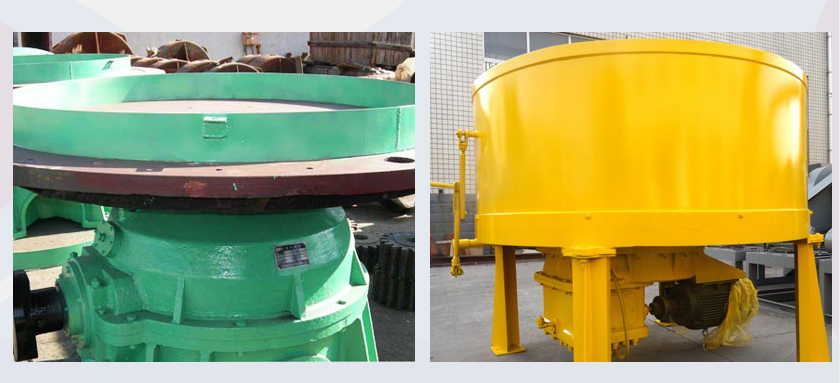

圆盘给料机的实物图

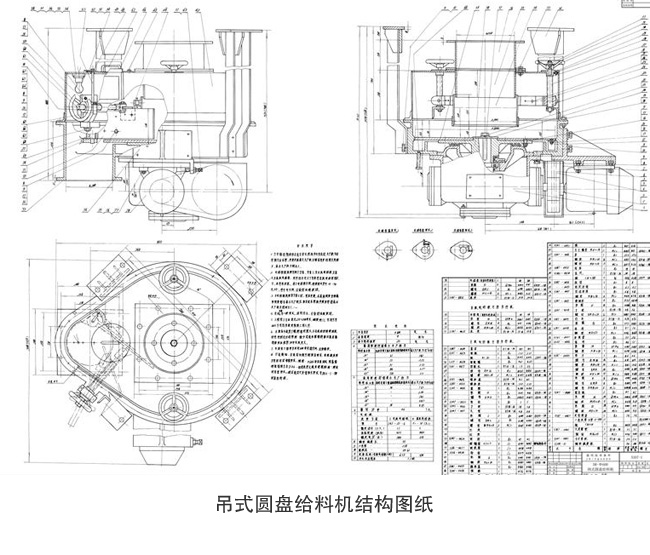

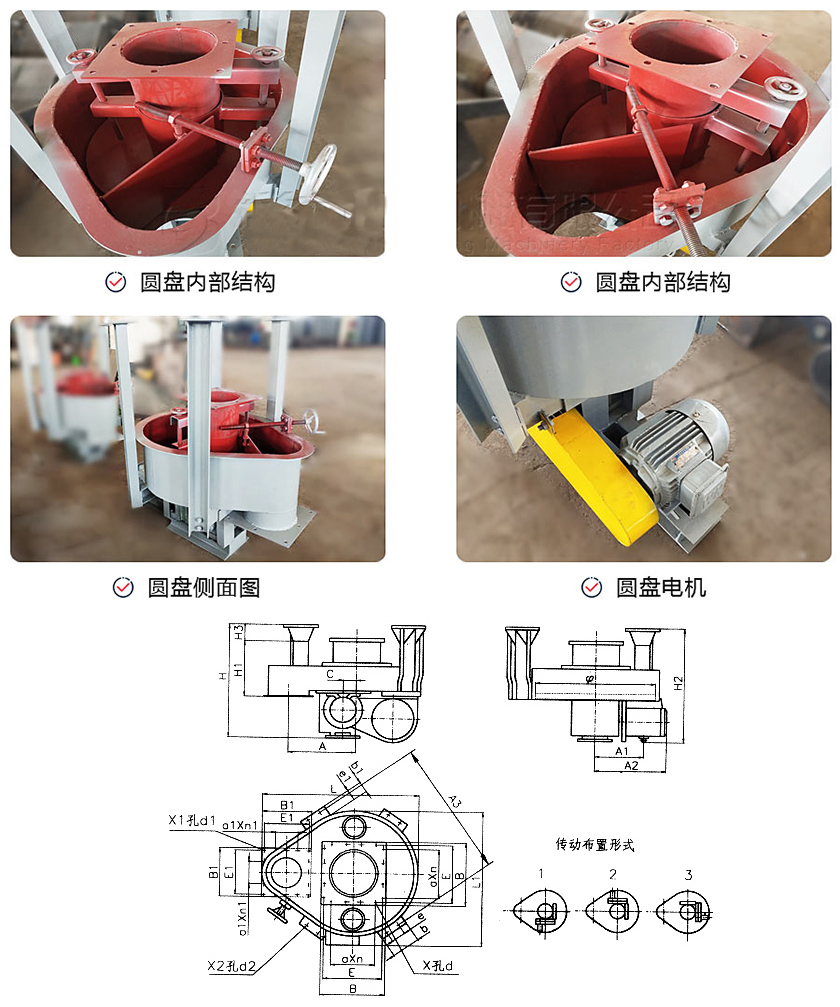

圆盘给料机工作原理和结构

本机分敞开吊式（DK）、封闭吊式（DB）、敞开座式（KR）、封闭座式（BR）。采用电机分交流电机和调速电机，当采用调速电机应补差价。（KR无调速电机）。圆盘给料机上钢板盘（情板）其材料分三种有45Mn2\Mn\钢板料“G”、辉绿岩情板“H”，注明何种形式。（KR传动形式仅有一种)

圆盘给料机主要由电动机、减速器、圆盘、衬板、下料套筒、刮料板、挡料圈、机架等组成。

电动机：有Y系列异步电动机、YCT系列电磁调速电动机和Z2系列直流电动机3种类型。

减速器：由一级螺旋臭臭泥减速和两级行星减速装置组合而成，齿轮、齿轴等主要零件材料为高强度低碳合金钢，采用渗碳、淬或、磨齿等制造工艺，承载能力强，传动效率高。

圆盘：圆盘中心与料仓中心允许偏差≤5mm，圆盘表面必须水平，圆盘和下料套筒间隙保证在25～30mm范围内。

衬板：主要材质有ZG40Mn2锰钢衬板(代号Mn)、辉绿岩衬板(代号H)和钢板料盘(代号G)等三种。

下料套筒：内壁设有衬板，衬板为耐磨16Mn钢板制成，用埋头螺栓固定。

刮料板：由普通碳钢制成，并衬有耐磨16Mn衬板，安装角度可以调整，用螺栓固定，它与圆盘盘面的间隙也可适当调整(15～25mm)。

挡料圈：有钢板及型材组焊而成。

工作原理：散状物料从料斗装入受料筒中，物料没受料筒壁借本身自重堆积在圆盘上，用调节螺栓调整套筒与圆盘之间的间隙，可以控制物料在圆盘上的自然堆角。圆盘转动时，物料被圆盘上的卸料刀均匀地刮到圆盘外下落，这样随着圆盘转动，物料便由卸料刀均匀刮入接料斗中。圆盘连续运转，就完成了均匀的给料操作。调整卸料刀与圆盘之间的间隙，也可以控制给料量的多少。工作时，电动机通过皮带轮带动装在蜗杆减速器上的圆盘转动。

圆盘给料机技术参数

型号	圆盘直径	生产能力m3/h	圆盘转数r/min	物料粒度mm	安装形式	减速机		电动机		重量Kg	外形尺寸 长*宽*高
						型号	速比	型号	功率
DK6	600	0.6-3.9	8	25	敞开吊式	5308-01	53	Y90L-6	1.1	403	855*960*925
								JZTY21-6
DK8	800	1.4-7.6	8	30	敞开吊式	5308-1-0	53	Y90L-6	1.1	555	1085*1089*1520
								JZTY21-4
DK10	1000	2.5-16.7	7.5	40	-	5312-01	52	Y100L-6	1.5	827	1350*1350*1427
								JYTY22-4
DK13	1300	4.2-27.9	6.5	50	-	5316-01	54	Y132S-6	3	1150	1735*1516*1427
								JZTY32-4
DK16	1600	7-18.6	6	60	-	5319-01	62	Y132M1-6	4	2125	2115-2050*1535
								JYTY41-4
DK18	1800	9.2-60	5	70	-	5322-01	62	Y132M2-6	5.5	2900	2365*2030*1963
								JZTY42-4
DK20	2000	13.6-38	5	80	-	5322-01	62	Y132M2-6	5.5	3140	2620*2150*2165
								JZTY42-4
DB6	600	0.6-3.9	8	25	封闭吊式	5308-01	53	Y90L-6	1.1	490	855*980*1052
								JZTY21-4
DB8	800	1.1-7.6	8	30	-	5308-1-0	52	Y90L-6	1.1	597	1085*1089*1152
								JZTY21-4
DB10	1000	2.5-16.7	7.5	40	-	5212-01	52	Y100L-6	1.5	906	1263*1350*1237
								JZTY22-4
DB13	1300	4.2-27	6.5	50	-	5316-01	54	Y132S-6	3	1240	1516*1735*1597
								JZTY32-4
KR10	1000	0-14	7.5	40	敞开座式	TZQ350	31.5	Y112M-6	2.2	740	720*1430*650
KR15	1500	0-25	7.5	55	-	JZQ400	31.5	Y132M2-6	5.5	1280	920*1750*720
KR17	1700	0-50	7.5	60	-	JZQ400-Ⅲ-1Y	31.5	Y132M2-6	5.5	1320	920*1750*720
KR20	2000	0-100	7.5	80	-	JZQ500-Ⅲ-1Y	31.5	Y160L-6	11	1754	1030*1965*810
BR10	1000	0-13	6.3	50	封闭座式	ZS50-8-ⅠⅡ	63	Y132S-6	3	1223	1932*1520*895
BR15	1500	0-30	6.3	50	-	ZS75-3-ⅠⅡ	63	Y160M-6	7.5	2710	2841*1920*1122
BR20	2000	0-80	4.79	50	-	BR20-2	87	Y160L-6	11	5234	3374*2016*1122
								JZTY61-4	15
BR25	2500	0-120	4.72	50	-	BR25-2	88.2	Y200L1-6	18.5	7747	3790*2500*1122
								JZTY71-4	22
BR30	3000	180	3.1	20	-	BR30-2	128.87	Y200L2-6	22	1335	4600*2958*1420

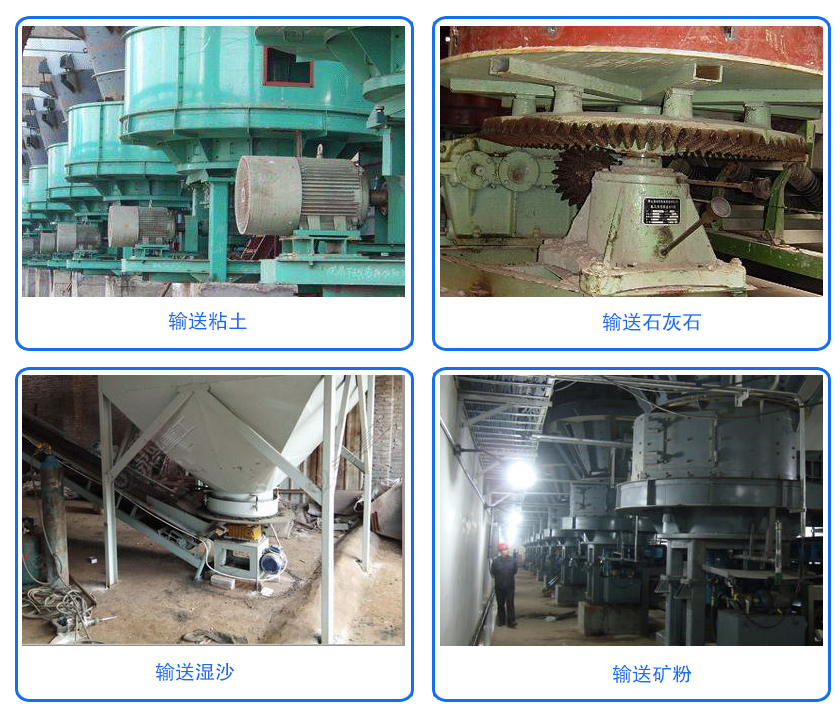

客户案例
