产品介绍

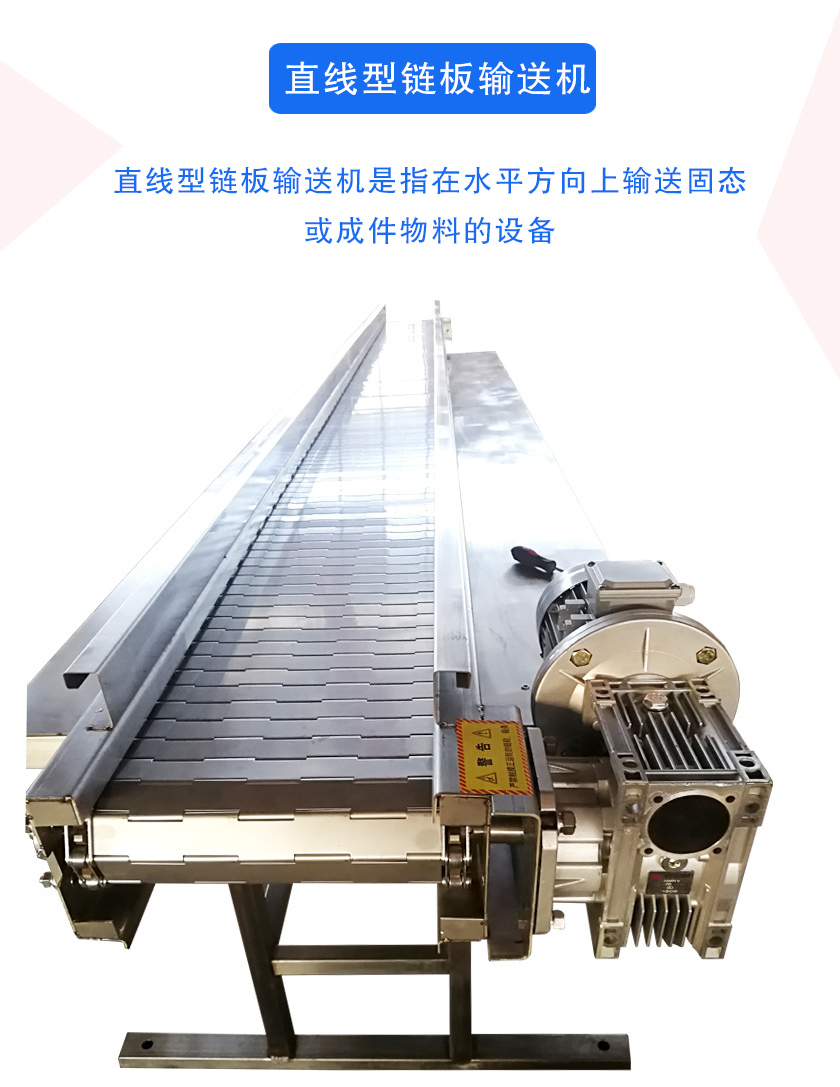

直线型链板输送机是指在水平方向上输送固态或成件物料的设备。它是以标准链板为承载面，由电机减速机为动力传动。

材质：碳钢、不锈钢、热塑链，根据您的产品的需要可选取不同宽度、不同形状的链板来完场平面输送、平面转弯、提升、下降等要求。

直输链板宽度：63.5、82.5、101.6、114.3、152.4、190.5、254、304.8mm。

行业应用

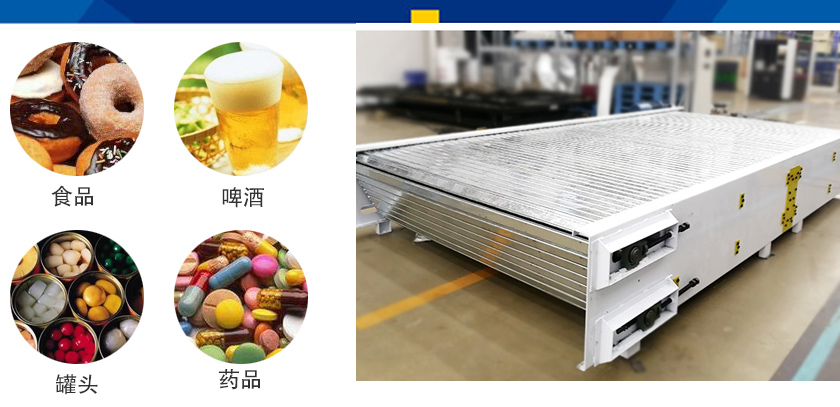

直线型链板输送机可广泛适用于食品、啤酒、罐头、药品、饮料、化妆品和洗涤用品、纸制品、调味品等的自动输送、分配和后道包装的连线输送。

现场视频



突出优势

1、输送面平坦光滑、摩擦力小，物料在输送线之间过渡平稳。

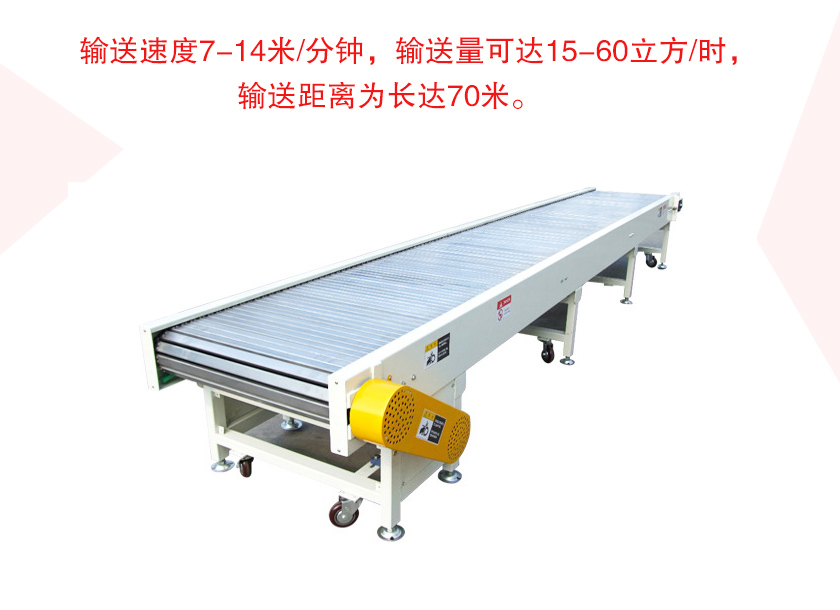

2、输送速度7-14米/分钟，输送量可达15-60立方/时，输送距离为长达70米。

3、输送能力大，可承载大负荷，如电动车，摩托车，发电机等。

4、输送速度准确稳定，可确保同步输送准确。

结构及细节

直线型链板输送机主要有动力装置、传动轴、滚筒、张紧装置、链轮、链条、链板等组成。

动力装置：有电动机、减速器、传动装置及主动链轮装置等组成，动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。

张紧装置：采用螺旋拉紧的方式，用以调节牵引链条的松紧程度。

链条：材质可分为碳钢、不锈钢、热塑链等，利用其循环往复运动提供牵引力。

链板：是链板输送机的陈载体，由牵引链和槽板组成。

工作原理

直线型链板输送机是利用固接在牵引链上的一系列链板在水平方向上输送物料，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。

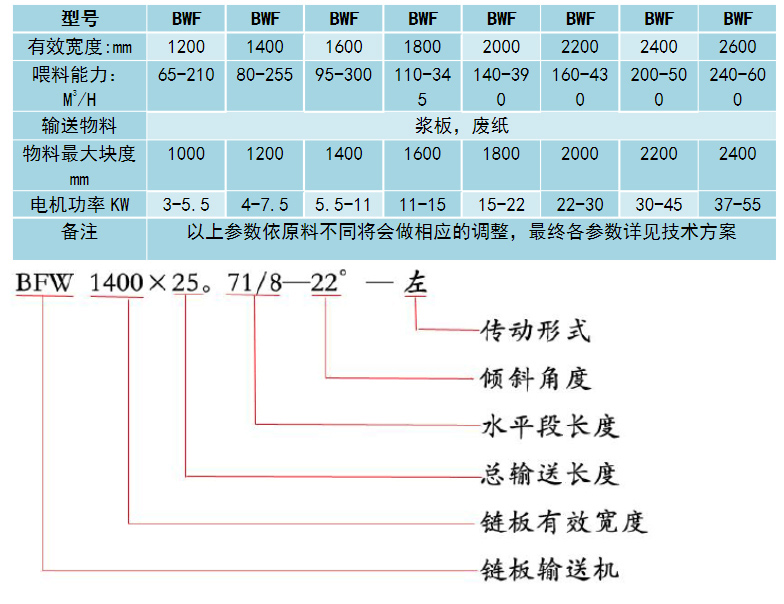

技术参数

客户案例

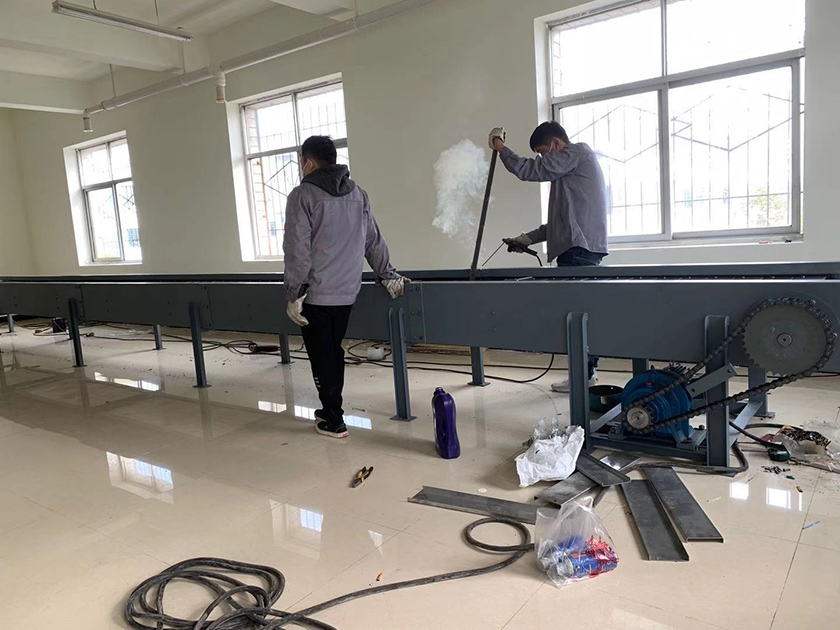

直线型链板输送机安装

1、首先是根据设计的方案加工所需的输送板链和链板，以及输送架部件；

2、将加工好的输送架部件根据安装图纸的要求，组装成一个完成的线体输送承载主体；

3、传动装置的安装：在安装好的输送架一端加装驱动轴，以及电机；电机通过链轮带动驱动轴转动。同时在线体的卡槽中安装链轮，并且形成一个环形的闭合；

4、安装输送链板：输送链板一般经过镀锌处理，链板安装在链轮中间，链板的两端通过螺母固定与链轮进行固定，以此通过链轮带动链板运行；

5、安装完链板后就可以将设备的“外壳”安装上去，通过螺母与设备固定，这样可以确保在使用中不会发生安全事故。
