产品介绍

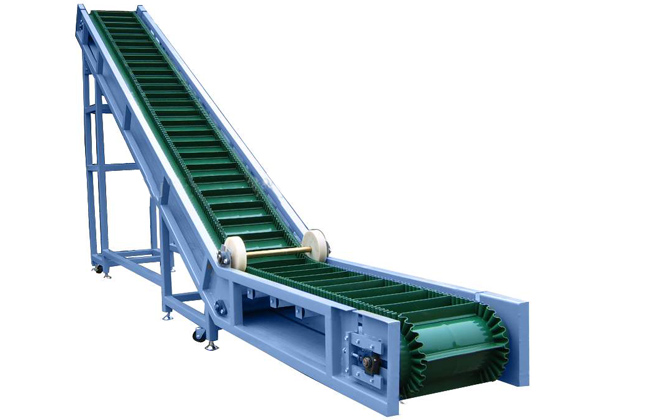

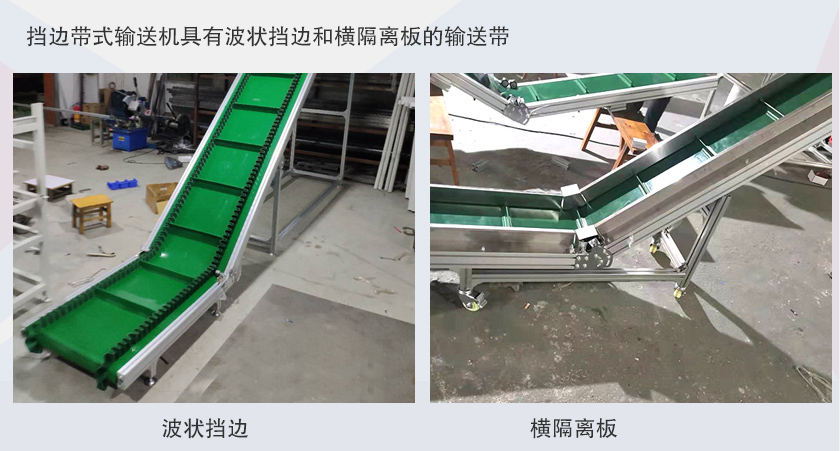

挡边带式输送机具有波状挡边和横隔离板的输送带，适用于大倾角连续输送散装物料，挡边带式输送机的输送带两则有波状纹的挡边，皮带中间部位有横隔板，在输送物料的过程中不容易撒料和下滑，适用于大倾角连续输送散状物料。

应用环境

1、挡边带式输送机为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。

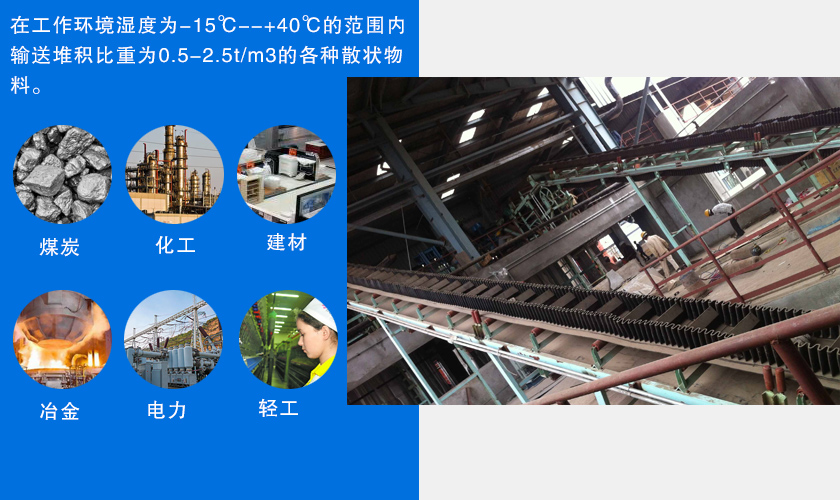

2、可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。

3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

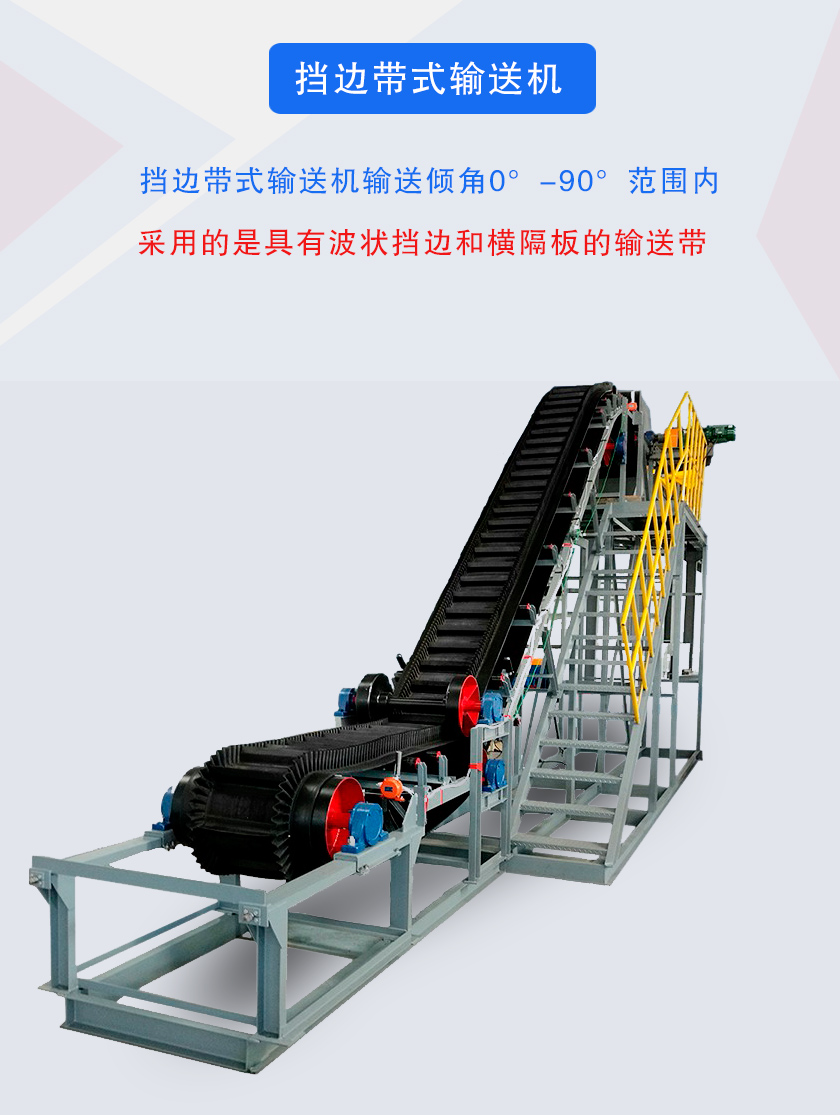

4、挡边带式输送机输送倾角0°-90°范围内。

突出优势

1、波状挡边输送带和横隔板设计，可以防止物料在输送过程中散落或下滑。

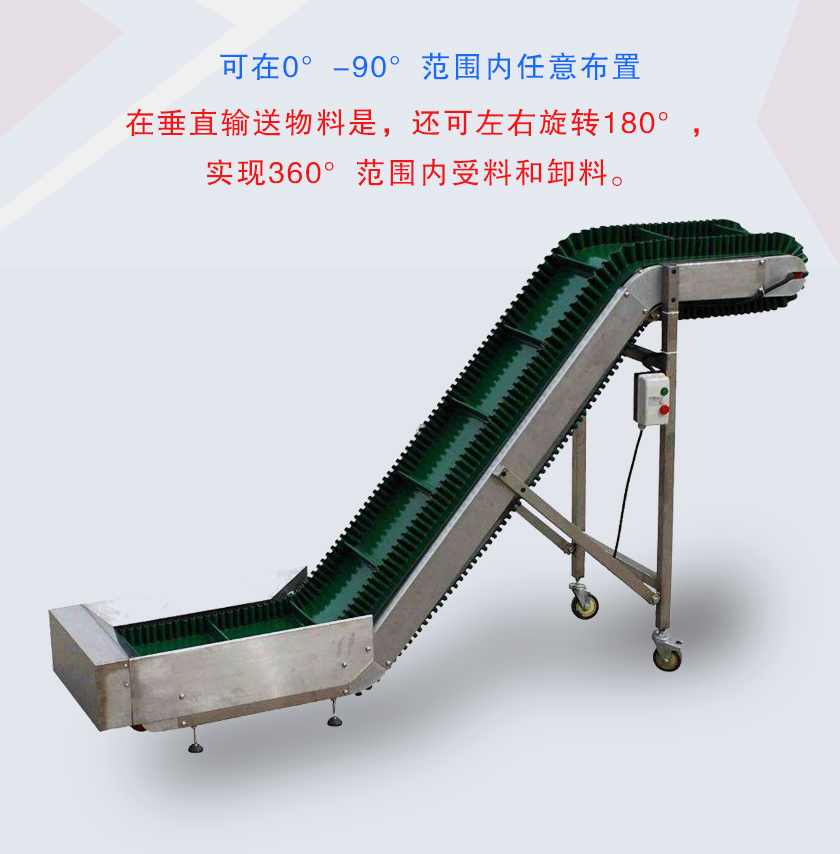

2、可在0°-90°范围内任意布置，在垂直输送物料是，还可左右旋转180°，实现360°范围内受料和卸料。

3、该机倾角大、整机长度短，与普通带式输送机相比，可减少托辊数量，输送带长度以及物料重量，因此减少了托辊阻力和输送带及物料所消耗的功率，降低能耗。

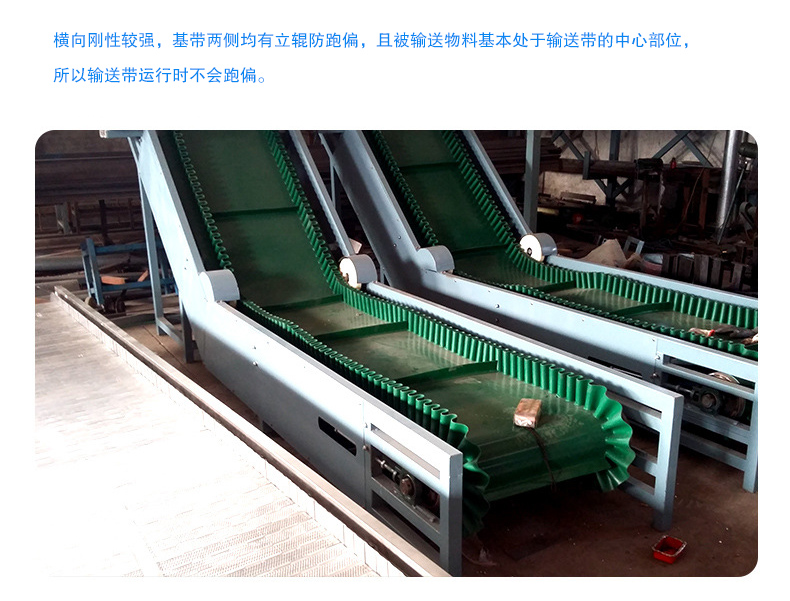

4、横向刚性较强，基带两侧均有立辊防跑偏，且被输送物料基本处于输送带的中心部位，所以输送带运行时不会跑偏。

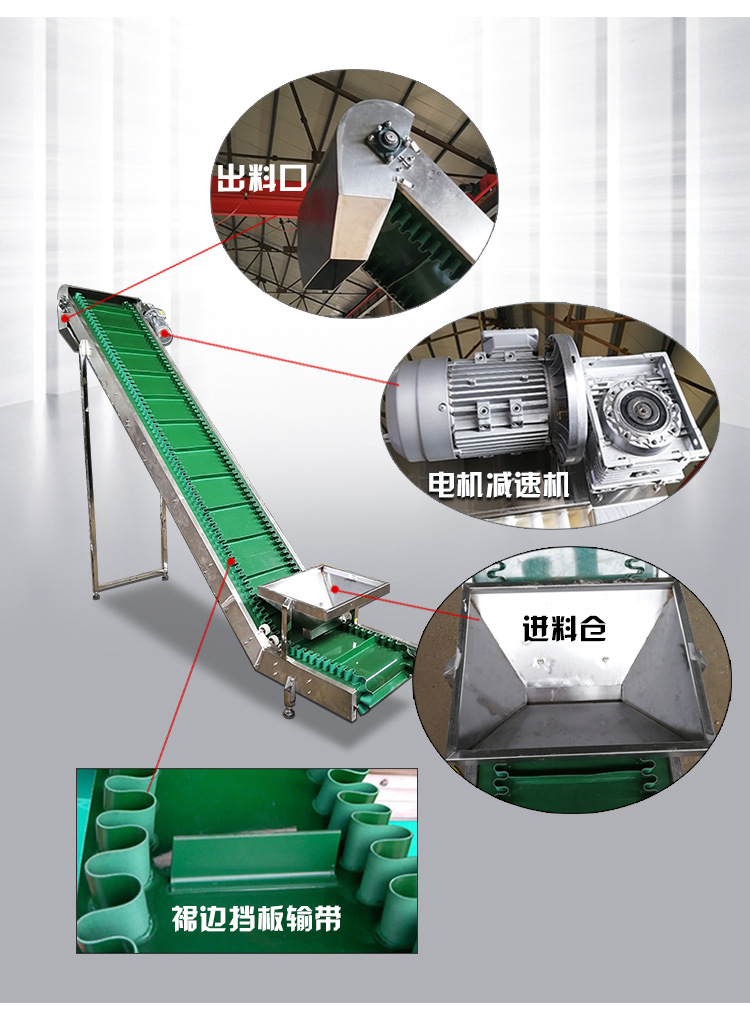

结构与细节

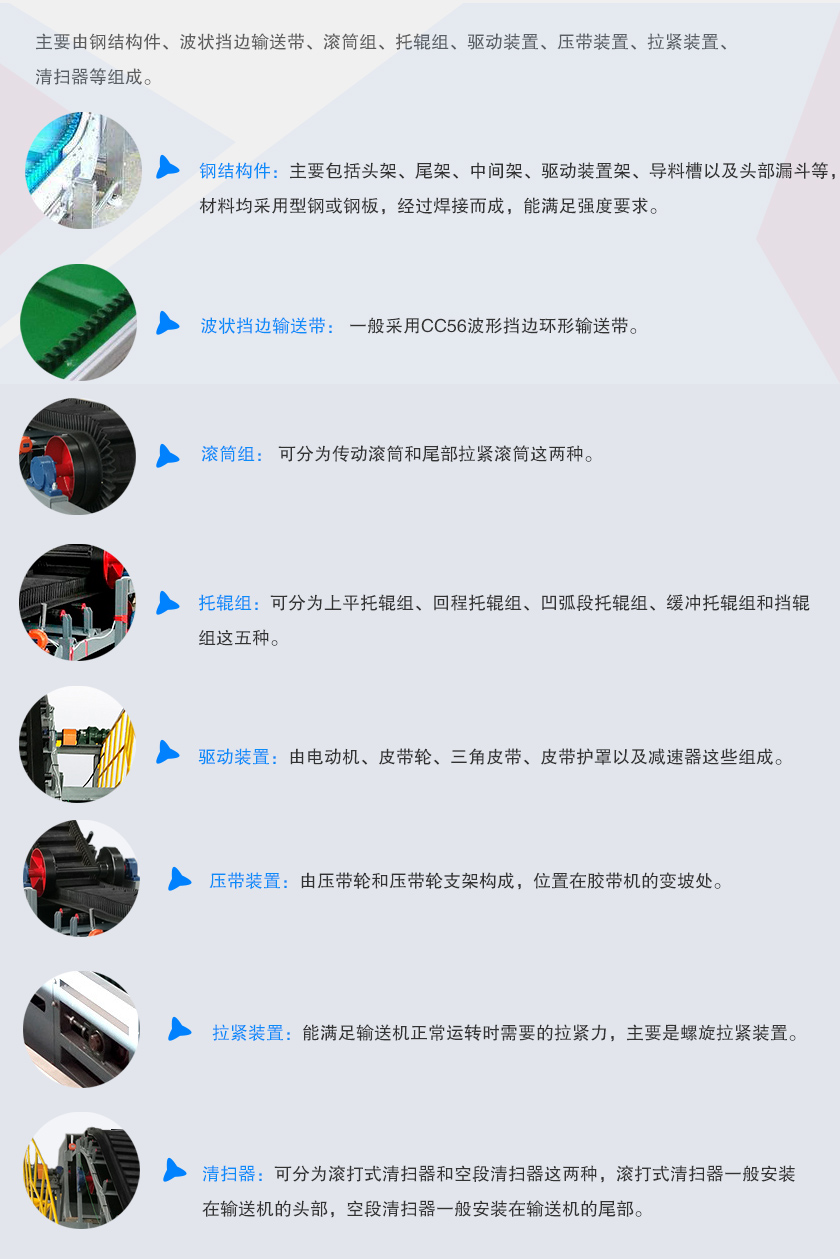

主要由钢结构件、波状挡边输送带、滚筒组、托辊组、驱动装置、压带装置、拉紧装置、清扫器等组成。

钢结构件：主要包括头架、尾架、中间架、驱动装置架、导料槽以及头部漏斗等，材料均采用型钢或钢板，经过焊接而成，能满足强度要求。

波状挡边输送带 ：一般采用CC56波形挡边环形输送带。

滚筒组：可分为传动滚筒和尾部拉紧滚筒这两种。

托辊组：可分为上平托辊组、回程托辊组、凹弧段托辊组、缓冲托辊组和挡辊组这五种。

驱动装置：由电动机、皮带轮、三角皮带、皮带护罩以及减速器这些组成。

压带装置：由压带轮和压带轮支架构成，位置在胶带机的变坡处。

拉紧装置：能满足输送机正常运转时需要的拉紧力，主要是螺旋拉紧装置。

清扫器：可分为滚打式清扫器和空段清扫器这两种，滚打式清扫器一般安装在输送机的头部，空段清扫器一般安装在输送机的尾部。

工作原理

挡边带式输送机的输送带即是牵引也是承载构件,通过承载物料的输送带的运动进行物料输送的连续输送设备，输送带绕经传动滚筒和尾部滚筒形成载极环形带，上下输送带由托辊支承以限制输送带的挠曲垂度，拉紧装置为输送带正常运行提供所需的张力。工作时驱动装置驱动传动滚筒，通过传动滚筒和输送带之间的摩擦力驱动输送带运行，物料装在输送带上和输送带一起运动以完成对物料的输送。

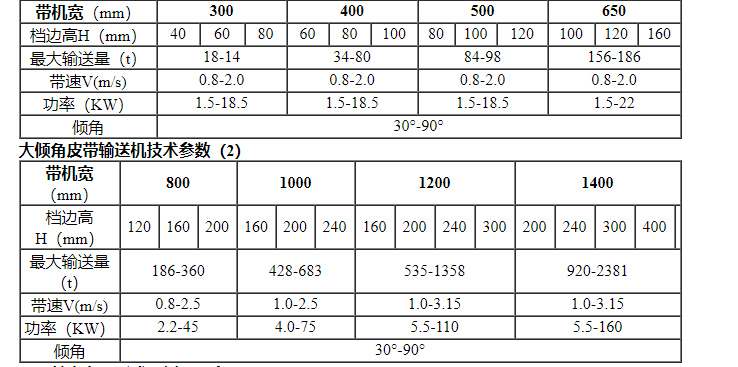

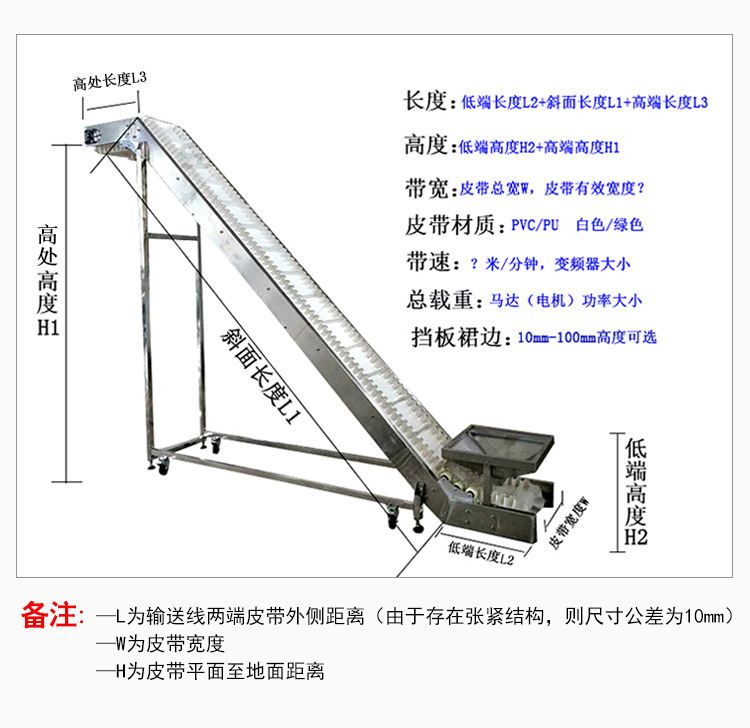

技术参数

现场案例

布置方式



1、上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。

2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。

3、下水平段:下水平段采用低式中间架支腿。
