产品介绍

无轴管式螺旋输送机是在管式螺旋输送机基础上选用的是无轴螺旋叶片，304不锈钢无缝钢管焊接，抗缠绕性强，输送距离长。无轴管式螺旋输送机可以水平或小倾角输送粉状、颗粒状及小块状物料，由于采用了无轴设计，可输送传统管式螺旋输送机不能或不易输送的物料，如湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、污水处理厂输送格栅栅渣、污泥等物料一般使用的均是该种类型的螺旋输送机，在输送过程中，同时完成搅拌、混合等工序，其输送量是有轴螺旋输送机的1.5倍或更高。

行业应用

无轴管式螺旋输送机主要用于水平或小倾角输送粉状、颗粒状及小块状物料，输送物料温度不宜超过200℃，广泛应用于建材、冶金、煤炭、化工、污水处理、轻工业等行业。

突出优势

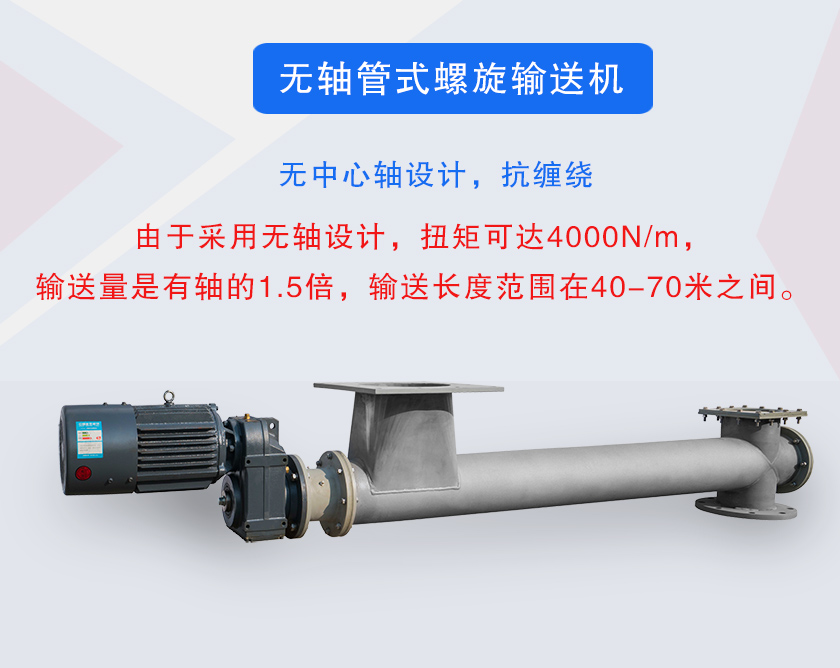

1、无中心轴设计，抗缠绕。

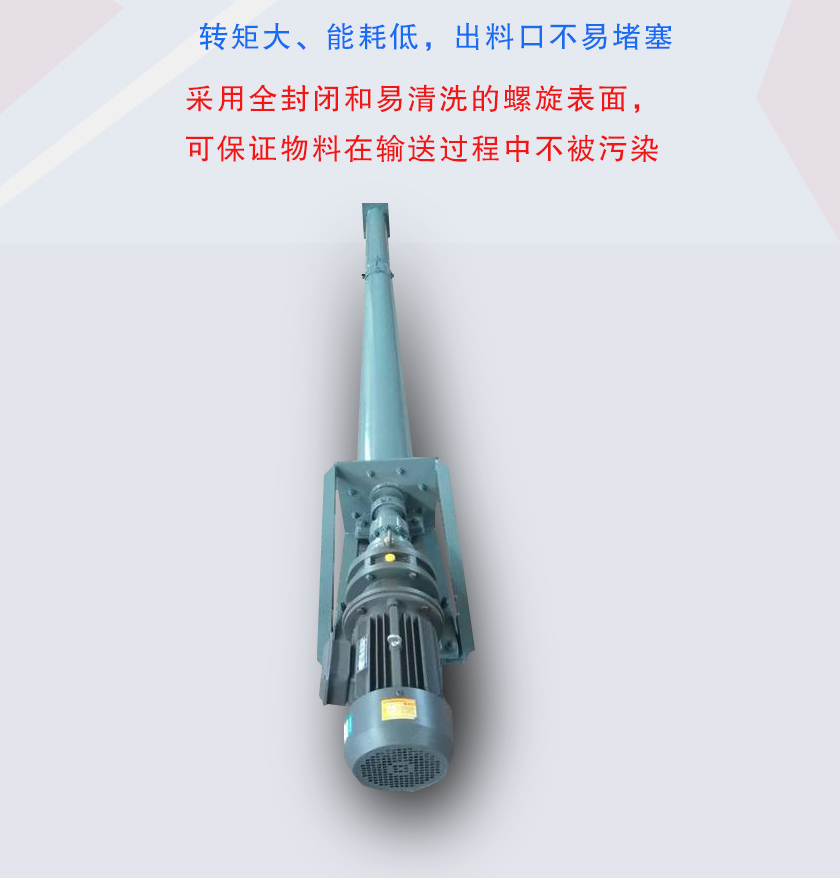

2、转矩大、能耗低，出料口不易堵塞。

3、由于采用无轴设计，扭矩可达4000N/m，输送量是有轴的1.5倍，输送长度范围在40-70米之间。

4、采用全封闭和易清洗的螺旋表面，可保证物料在输送过程中不被污染。

细节与结构

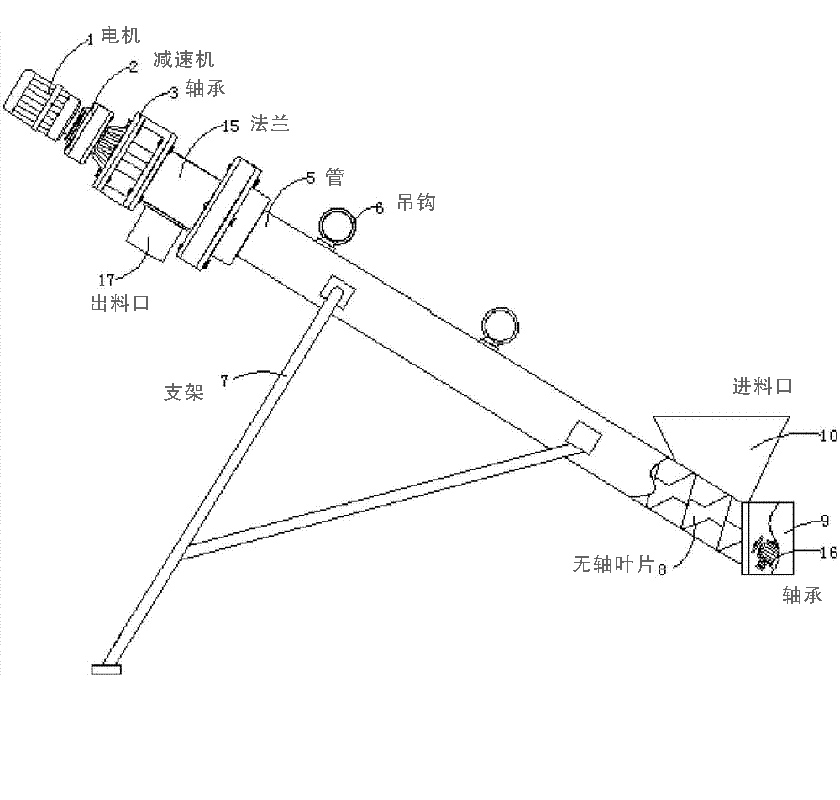

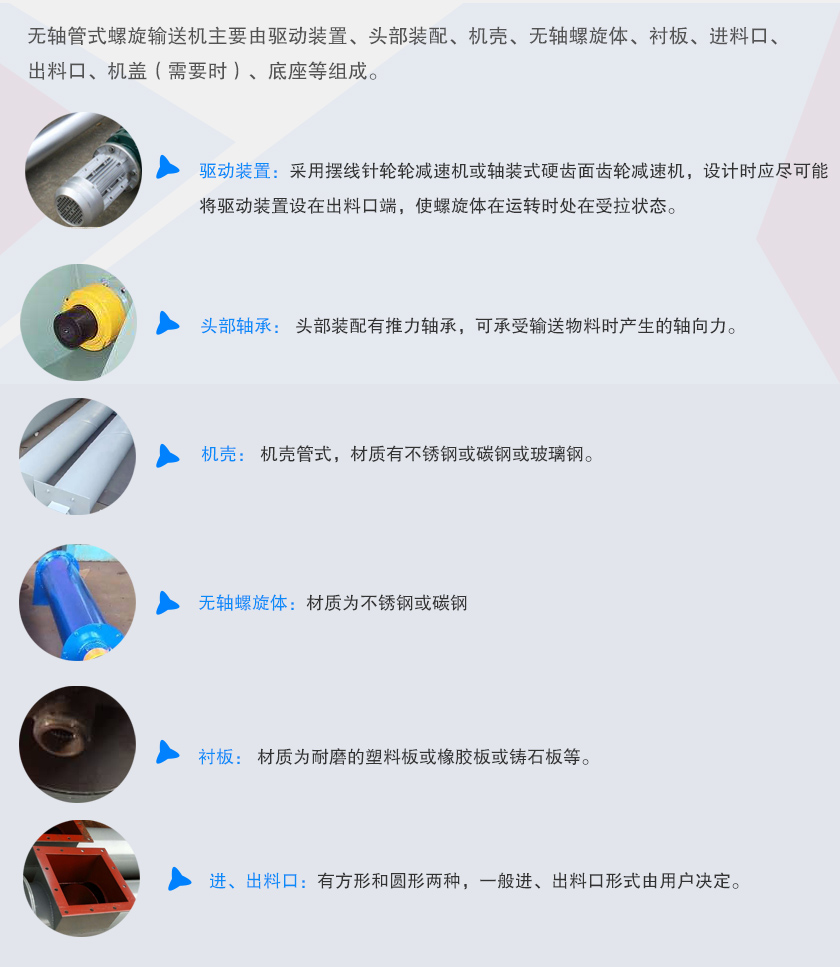

无轴管式螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、衬板、进料口、出料口、机盖（需要时）、底座等组成。

1、驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

2、头部装配有推力轴承，可承受输送物料时产生的轴向力。

3、机壳：机壳管式，材质有不锈钢或碳钢或玻璃钢。

4、无轴螺旋体：材质为不锈钢或碳钢。

5、衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

6、进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

工作原理

无轴管式螺旋输送机是依靠电机带动无轴螺旋旋转，在物料重力和螺旋推力的作用下在管内向前移动，来达到对物料进行输送的目的。

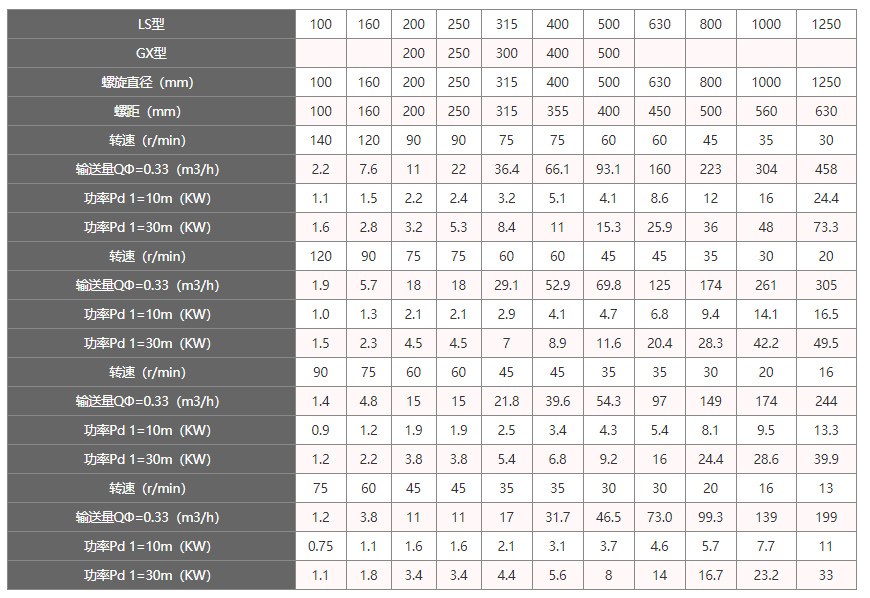

技术参数
