倾斜管式螺旋输送机主要是用于倾斜或垂直输送粉状、颗粒状及小块状物料,螺旋直径从200毫米到1250毫米,长度从4米到70米之间.
全国统一销售热线
免费获取报价

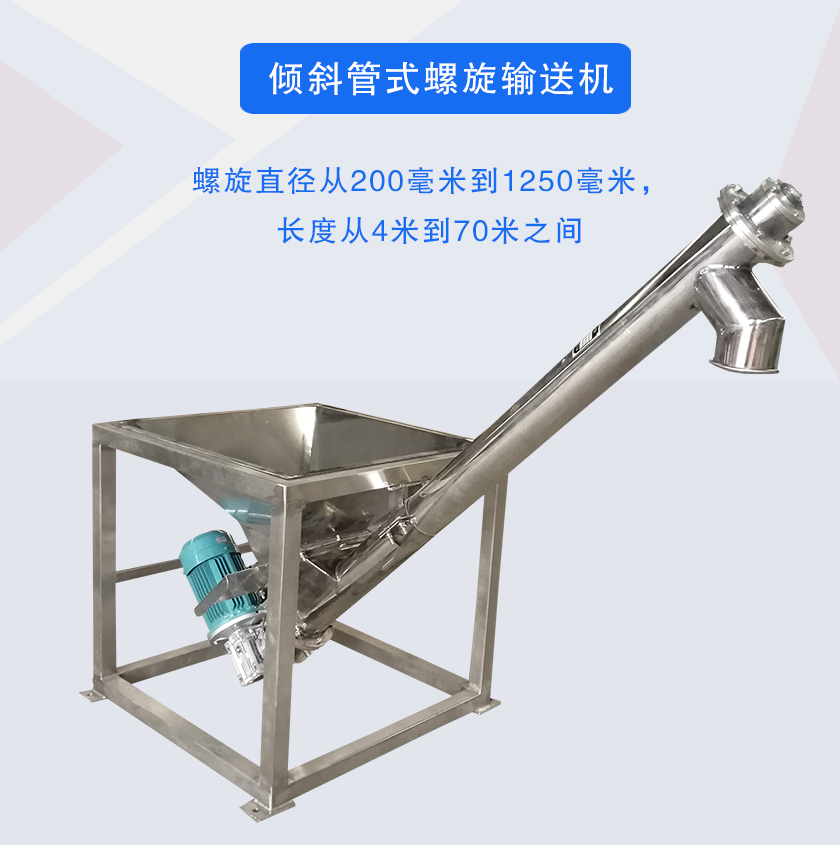

倾斜管式螺旋输送机主要是用于倾斜或垂直输送粉状、颗粒状及小块状物料，具有结构简单、制作成本低、密封性强、多点装卸料等特点，螺旋直径从200毫米到1250海米，长度从4米到70米之间，选型时符合标准公称长度，特殊需要可在选配节中另行提出。
倾斜管式螺旋输送机属于非基础固定式，倾斜角度不宜超过90℃(无轴设计不宜超过15℃)它是由驱动电机减速箱外壳管螺旋体依次相连，结合为一个整体。
倾斜管式螺旋输送机工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围很广。适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。
倾斜管式螺旋输送机输送沙子

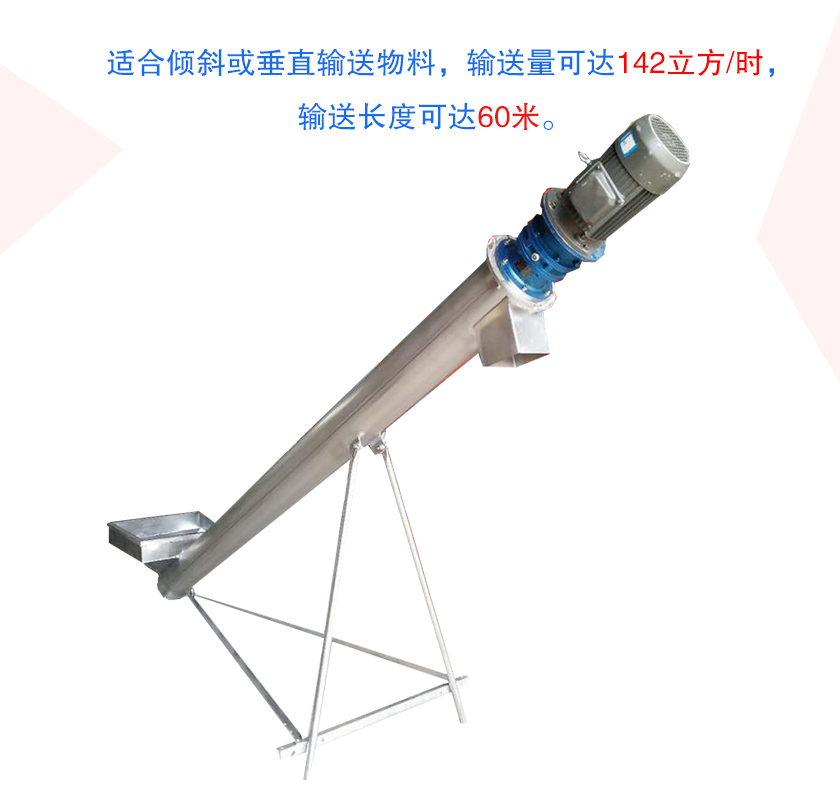

1、适合倾斜或垂直输送物料，输送量可达142立方/时，输送长度可达60米。
4、整机体积小、转速高、可确?？焖倬仁渌?。
3、能实现密封输送，有利于输送易飞扬的、炽热的及气味强烈的物料，可减小对环境的污染，改善港口工人的作业条件。
4、装载卸载方便，可在其输送线路上的任一点装载卸载。
5、能逆向输送，也可使一台输送机同时向两个方向输送物料，即集向中心或远离中心。

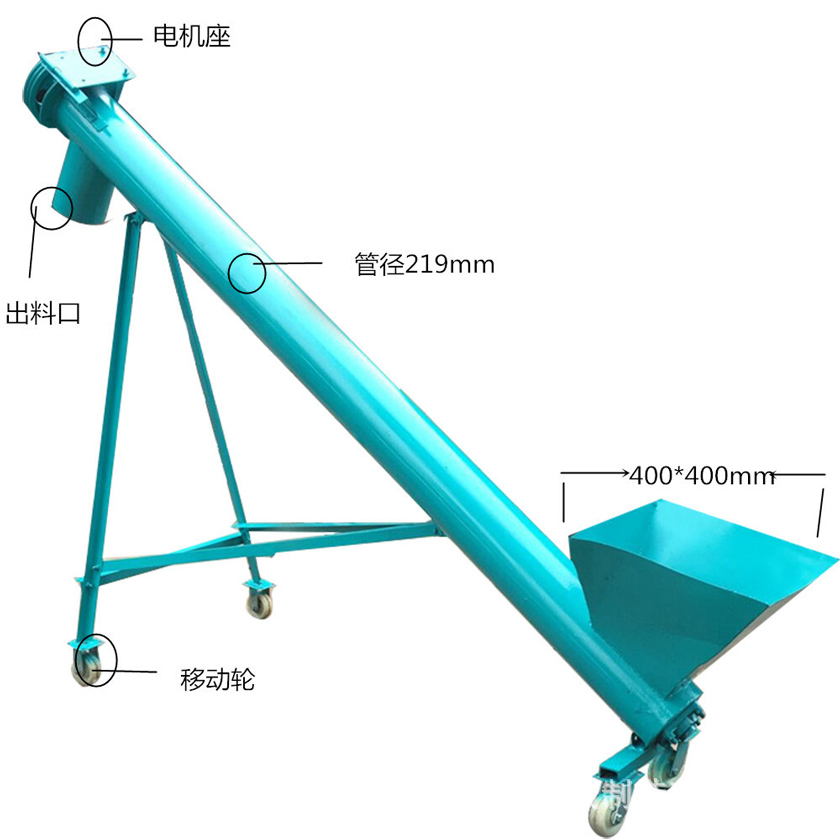

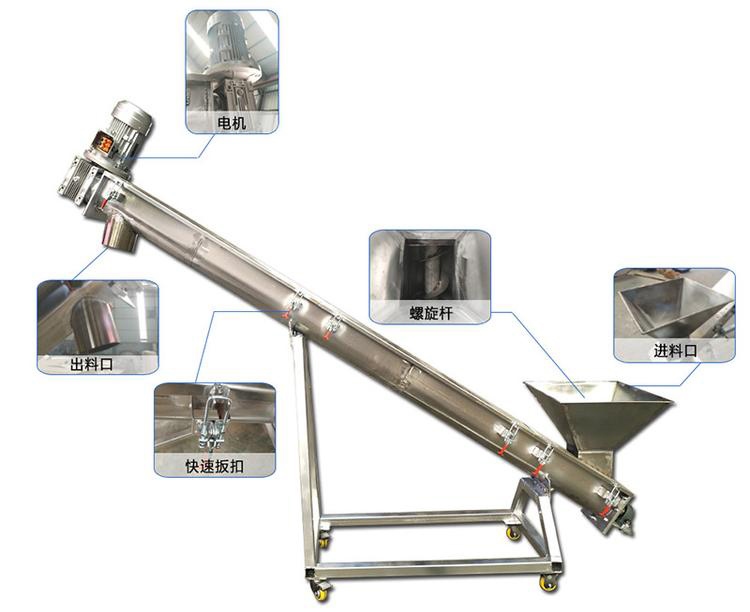

倾斜管式螺旋输送机主要由驱动装置、联轴器、螺旋轴、无缝管、吊轴承装置、两端轴承装置、支座、地脚、进出料口等部分组成的。
倾斜管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移完成输送工作的。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、输送的物料：最好是粉料干物料比重不要太重
2、倾斜角度：0-60°
3、输送长度：倾斜角度越大输送长度不宜过大；
4、电机功率：根据输送长度倾斜角度输送量来确定需要选用的电机功率，选大不选小；
5、螺旋转速：根据规格型号倾斜角度选用螺旋输送机转速，倾斜角度越大转速越快；
